Jaki przekrój rury do CO wybrać?
Dobór odpowiedniego przekroju rur to fundament sprawnego działania instalacji grzewczej. Aby czynnik mógł krążyć efektywnie, jego prędkość powinna zamykać się w przedziale od 0,8 do 1,5 m/s. Prawidłowa średnica nie tylko wpływa na opory hydrauliczne, ale przede wszystkim decyduje o finalnej wydajności energetycznej całego systemu. Kluczową rolę odgrywa tu zapotrzebowanie na ciepło oraz moc zastosowanego źródła, które wyznaczają niezbędny strumień wody.
Większe instalacje wymagają oczywiście szerszych przewodów – pozwala to wyeliminować uciążliwy hałas i niepotrzebne straty ciśnienia wywołane zjawiskiem turbulencji. W typowych domach jednorodzinnych dla gałązek prowadzących do grzejników zazwyczaj wystarczają rury o średnicy od 15 do 22 mm, podczas gdy magistrale główne mają przekroje ściśle określone w projekcie technicznym.
Warto zachować umiar przy planowaniu średnic. Zbyt wąskie rury nadmiernie obciążają pompę obiegową i prowadzą do problemów z równomiernym rozprowadzaniem ciepła. Z kolei nadmierne przewymiarowanie instalacji to zbędny wydatek na starcie oraz kłopot z powolną reakcją systemu na nagłe zmiany temperatury. Równie istotna jest staranna izolacja termiczna, która ogranicza straty energii podczas przesyłu.
Uwzględnienie w obliczeniach dokładnej długości obiegów i przewidywanych spadków ciśnienia to najlepszy sposób na optymalną i ekonomiczną pracę układu.
Od czego zależy dobór średnicy rur?
Właściwe zwymiarowanie instalacji hydraulicznej to fundament jej wydajności. Cały proces projektowy zazwyczaj zaczynamy od ustalenia zapotrzebowania budynku na ciepło, wyrażonego w kilowatach. Ta wartość, zestawiona z mocą grzewczą poszczególnych urządzeń, pozwala precyzyjnie określić wymagany strumień wody. Nie można przy tym zapomnieć o długości samych obiegów – im dłuższa trasa, tym większa średnica rur jest potrzebna, aby skutecznie ograniczyć straty ciśnienia.
Warto pamiętać, że operowanie większą różnicą temperatur między zasilaniem a powrotem, czyli tzw. deltą T, stwarza szansę na zastosowanie węższych przekrojów. Kluczowym parametrem pozostaje prędkość przepływu czynnika, optymalnie mieszcząca się w przedziale 0,8–1,5 m/s. Przekroczenie górnego limitu zazwyczaj skutkuje uciążliwym szumem w rurach i niepotrzebnym oporem, podczas gdy zbyt wolny przepływ sprawia, że grzejniki rozgrzewają się nierównomiernie.
Nie bez znaczenia jest wybór materiału. Miedź, stal czy tworzywa typu PEX różnią się chropowatością wewnętrzną, co bezpośrednio wpływa na charakterystykę oporów hydraulicznych. Architektura systemu również wymusza specyficzne podejście:
- w instalacjach trójnikowych główne przewody muszą być znacznie masywniejsze,
- w układach z rozdzielaczem gałązki prowadzące do grzejników mogą być zdecydowanie węższe.
Dobry projektant bierze pod uwagę także technikę łączenia, na przykład systemy zaciskowe, oraz długoterminową wytrzymałość materiałów na ciśnienie. Ostatecznie, precyzyjna optymalizacja średnic nie tylko obniża koszty inwestycji, ale przede wszystkim zapewnia stabilną pracę systemu i wysoki komfort cieplny dla użytkowników.
Jak obliczyć średnicę według mocy grzejnika?
Właściwe dobranie średnicy rur to fundament wydajnej instalacji grzewczej, a punktem wyjścia jest tu wyliczenie przepływu czynnika niezbędnego do obsłużenia konkretnej mocy urządzenia. Pomocny okazuje się wzór Q (l/h) ≈ 860 × moc (kW) / ΔT, gdzie najczęściej przyjmujemy różnicę temperatur między zasilaniem a powrotem na poziomie 20 K. Tak uzyskane dane stanowią bazę do precyzyjnych wyliczeń hydraulicznych, gwarantujących bezawaryjną pracę systemu.
W praktyce instalacyjnej korzysta się z wypracowanych standardów dopasowania przekroju rur do zapotrzebowania na ciepło. Przykładowo:
- niewielkie grzejniki o mocy do 1 kW zazwyczaj współpracują z przewodami 15 mm,
- jednostki średniej wielkości, czyli od 2 do 3 kW, potrzebują średnic rzędu 18–20 mm,
- urządzenia o większym potencjale, przekraczającym 2,7 kW, wymagają rur o średnicy przynajmniej 22 mm.
Pamiętaj jednak, że ostateczna decyzja musi uwzględniać prędkość przepływu czynnika, która powinna mieścić się w przedziale 0,8–1,5 m/s. Zbyt szybki lub zbyt wolny ruch wody może generować niepożądane szumy oraz spadki ciśnienia, dlatego równie ważne jest uwzględnienie oporów generowanych przez armaturę i długość przyłączy.
Aby znaleźć złoty środek między kosztami a sprawnością układu, projektanci często sięgają po specjalistyczne oprogramowanie lub gotowe tabele. Dzięki takiemu podejściu zyskujemy pewność, że wszystkie grzejniki – niezależnie od swojej mocy – będą działać w pełni efektywnie.
Jakie są standardowe średnice rur w domach jednorodzinnych?
W typowych domach jednorodzinnych instalacje wodne i grzewcze bazują zazwyczaj na rurach o średnicach od 15 do 32 mm. Wybór konkretnego rozmiaru to balansowanie między rodzajem systemu a właściwościami materiału, z którego wykonano przewody. Warto przy tym pamiętać o kluczowej różnicy między średnicą nominalną DN a rzeczywistym wymiarem zewnętrznym, co często bywa źródłem nieporozumień.
W praktyce najczęściej spotykamy się z rurami o przekroju:
- 15–16 mm, które wykorzystuje się przy ogrzewaniu podłogowym oraz krótkich podejściach do pojedynczych grzejników, zazwyczaj wykonuje się je z tworzyw sztucznych lub materiałów typu PEX,
- 18–20 mm, gdy mamy do czynienia z grzejnikami o większej mocy,
- 22 mm, które są wymagane dla kluczowych magistrali oraz połączeń z bojlerem,
- 32 mm, zarezerwowane dla głównych tras przesyłowych wychodzących z kotła oraz rozdzielaczy, gdzie przepływ wody musi być najbardziej wydajny.
W przypadku instalacji miedzianych czy stalowych producenci podają zazwyczaj wymiar zewnętrzny, co wymusza na instalatorach korzystanie z precyzyjnych tabel projektowych. Pozwalają one dokładnie przypisać średnicę do planowanego przepływu cieczy. Należy unikać błędów w obie strony: zbyt wąskie rury niepotrzebnie zwiększają opory hydrauliczne, natomiast przewymiarowanie systemu po prostu winduje koszty inwestycji. Aby całość działała sprawnie, warto oprzeć się na profesjonalnych obliczeniach, które uwzględniają nie tylko specyfikę materiału, ale też wymagania techniczne zastosowanej armatury.
Jak prędkość przepływu wpływa na instalację CO?
Utrzymywanie prędkości czynnika w instalacji grzewczej w przedziale od 0,8 do 1,5 m/s to złoty środek, pozwalający pogodzić wydajność hydrauliczną z trwałością całego systemu. Przekroczenie górnego limitu drastycznie zwiększa opory przepływu, co zmusza pompę do cięższej pracy pod większym obciążeniem. Efektem są nie tylko wyższe rachunki za prąd i uciążliwy hałas, ale także przyspieszona erozja rur oraz armatury, szczególnie tam, gdzie przekroje przewodów są mniejsze.
Zbyt wolny obieg, spadający poniżej 0,8 m/s, niesie ze sobą inne wyzwania. Głównym problemem staje się wtedy utrudnione usuwanie powietrza z układu, co prowadzi do powstawania irytujących korków blokujących swobodny przepływ wody. W rezultacie rozkład temperatury w budynku staje się nierównomierny, drastycznie obniżając komfort domowników i spowalniając reakcję termostatów, co finalnie odbija się na sprawności energetycznej instalacji.
Kluczem do uniknięcia tych trudności jest staranne zaprojektowanie sieci grzewczej tak, aby prędkość czynnika była stabilna w każdej gałęzi. Dzięki takiemu podejściu projektanci ograniczają straty ciepła i zyskują możliwość precyzyjnego zarządzania mocą grzewczą. Dobrze wyregulowany przepływ pozwala pompie obiegowej pracować w jej najbardziej efektywnym punkcie, co bezpośrednio przekłada się na bezawaryjne działanie instalacji przez długie lata.

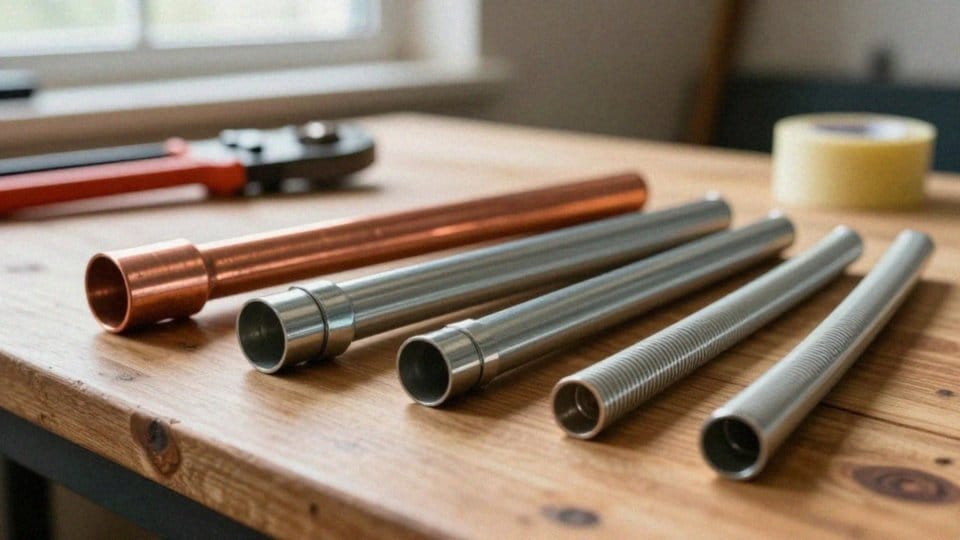

Jaki materiał rur wybrać do CO?
Wybór odpowiedniego materiału na rury to fundament trwałości każdej instalacji i kluczowy czynnik determinujący sposób jej montażu. Jeśli szukasz rozwiązań o wysokiej wytrzymałości mechanicznej oraz termicznej, stal węglowa lub nierdzewna sprawdzą się wyśmienicie. Ich sztywność gwarantuje solidność w trudnych warunkach, choć trzeba pamiętać, że praca z nimi wymaga precyzyjnego spawania lub użycia specjalistycznych systemów zaciskowych.
Zupełnie inaczej podchodzi się do miedzi, która od lat cieszy się uznaniem dzięki świetnemu przewodnictwu cieplnemu i naturalnej odporności na korozję. Choć inwestycja w miedź bywa kosztowniejsza, jej trwałość często uzasadnia wyższą cenę. Z kolei w domowych instalacjach i ogrzewaniu podłogowym królują tworzywa sztuczne, w tym:
- PEX,
- PERT,
- PB.
Warto zwrócić uwagę na rury wielowarstwowe z barierą antydyfuzyjną EVOH – skutecznie blokują one tlen, co stanowi najlepszą ochronę przed korozją metalowych części układu. Ich giętkość to ogromny atut, ponieważ pozwala na łatwe formowanie pętli i ogranicza liczbę potrzebnych złączek.
Wybierając konkretny system, nie można zapomnieć o technice łączenia. Niezależnie od tego, czy postawisz na nowoczesny system Effebi Press, zgrzewanie czy klejenie, wybrana metoda bezpośrednio przekłada się na tempo prac i szczelność całej konstrukcji. Całość powinna być uzupełniona staranną izolacją termiczną, minimalizującą straty ciepła. Ostatecznie, aby cieszyć się bezawaryjną pracą instalacji przez lata, kluczowe jest dopasowanie materiału do maksymalnych wartości ciśnienia i temperatury, w jakich ma funkcjonować system.
Kiedy stosować układ trójnikowy, a kiedy rozdzielaczowy?
Wybór optymalnej instalacji grzewczej zależy przede wszystkim od kubatury obiektu oraz tego, jak precyzyjnego sterowania temperaturą oczekujemy. Klasyczny układ trójnikowy opiera się na głównej magistrali, z której ciepło jest rozprowadzane do poszczególnych punktów odbioru. Jest to rozwiązanie ekonomiczne i stosunkowo łatwe w montażu, dlatego świetnie sprawdza się w niewielkich, mało skomplikowanych budynkach. Wymaga jednak zastosowania rur o większym przekroju, aby zapewnić właściwe ciśnienie i uniknąć problemów z przepływem czynnika.
Alternatywą jest system rozdzielaczowy, w którym centralny rozdzielacz pełni rolę głównego węzła komunikacyjnego. Pozwala to na użycie węższych przewodów, często o średnicy 16 mm, co znacząco upraszcza późniejsze równoważenie hydrauliczne. Ponieważ każdy obieg jest obsługiwany niezależnie, zyskujemy możliwość precyzyjnej regulacji temperatury w każdej sekcji z osobna. To rozwiązanie idealnie wpisuje się w potrzeby rozbudowanych domów, instalacji podłogowych czy miejsc podzielonych na odrębne strefy grzewcze.
Ostateczna decyzja powinna być podyktowana liczbą grzejników oraz długością pętli grzewczych. Odpowiednie dopasowanie technologii nie tylko zapewnia najwyższy komfort cieplny, ale również chroni pompy obiegowe przed nadmiernym wysiłkiem. Dzięki temu unikniemy niepożądanych szumów w instalacji oraz nierównomiernego rozkładu ciepła w pomieszczeniach.

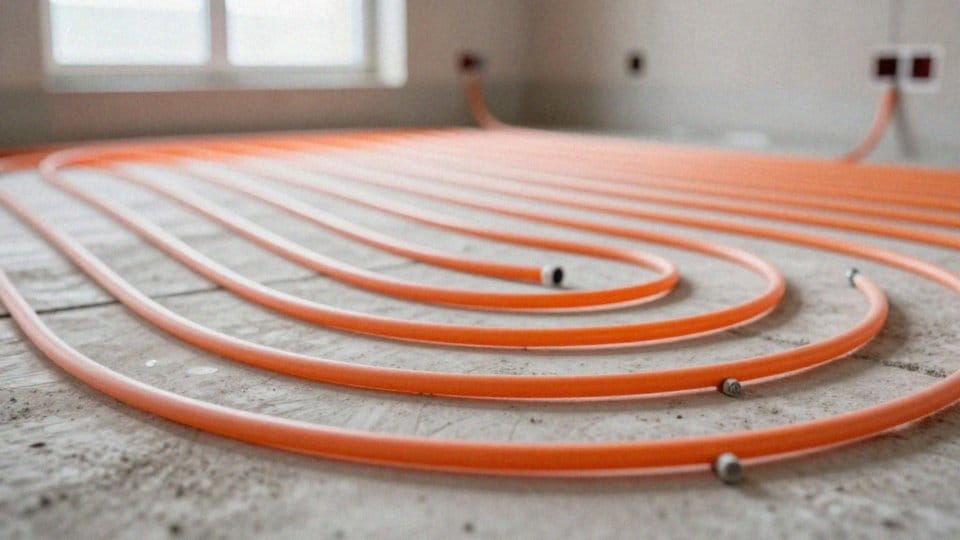

Jak dobrać układ instalacji do ogrzewania podłogowego?
Projektowanie podłogówki opiera się na tworzeniu niezależnych obwodów grzewczych, które zbiegają się w rozdzielaczu. Takie rozwiązanie pozwala na precyzyjną kontrolę przepływu oraz sprawne zrównoważenie hydrauliczne instalacji.
W praktyce najczęściej wybiera się rury:
- PEX,
- PERT,
- PB.
Cenione są za wysoką odporność termiczną i dużą elastyczność. Standardem jest stosowanie przewodów o średnicy 16 mm. Aby uniknąć zbyt dużych spadków ciśnienia i zagwarantować równomierne rozłożenie ciepła, pojedyncza pętla nie powinna być dłuższa niż 120 metrów.
Projektując układ, należy zawsze brać pod uwagę:
- konkretne zapotrzebowanie cieplne wnętrza,
- jakość izolacji pod płytą grzewczą.
Kluczowym elementem rur wielowarstwowych jest bariera antydyfuzyjna, która blokuje przenikanie tlenu do wody. Dzięki niej metalowe części systemu, jak rozdzielacze czy naczynia wzbiorcze, są skutecznie chronione przed korozją. Równie istotne jest zachowanie stałego rozstawu rur, co przekłada się na moc grzewczą całej powierzchni.
Sprawna praca ogrzewania wymaga również zamontowania odpowiednich odpowietrzników, które pozwolą szybko usunąć zalegające w instalacji powietrze. Warto pamiętać, że prawidłowe obliczenia hydrauliczne opierają się na założonej różnicy temperatur między zasilaniem a powrotem, przy zachowaniu prędkości przepływu czynnika w przedziale 0,8–1,5 m/s. Przemyślany układ, w którym pętle rozłożono w sposób optymalny, to gwarancja niskich oporów i wysokiej energooszczędności.
