Co oznaczają średnice rur PP?
Średnica rur PP, wyrażana w milimetrach, odnosi się do ich wymiaru zewnętrznego (OD), co stanowi fundamentalną wartość dla wszystkich systemów polipropylenowych. Dzięki niezmienności tego parametru, dobór właściwych kształtek – od muf przez kolana aż po trójniki – staje się szybki i intuicyjny.
Standardowe rury PP-R znajdziemy w rozmiarach od 16 do 110 mm, podczas gdy nowocześniejsze warianty PP-RCT oferują szerszy zakres, sięgający nawet 160 mm. W przypadku instalacji kanalizacyjnych spotykamy oznaczenia DN/OD mieszczące się w przedziale od 110 do 800 mm. Tak ujednolicone nazewnictwo znacząco ułatwia specjalistom porównywanie komponentów z tworzyw z klasycznymi instalacjami metalowymi.
Pamiętaj jednak, że wymiar zewnętrzny to nie to samo co światło rury. Średnica wewnętrzna jest bezpośrednio uzależniona od wskaźnika SDR oraz grubości ścianek danego elementu. Precyzyjne dopasowanie rozmiaru rury ma bezpośrednie przełożenie na wydajność całego układu wodnego czy grzewczego. Staranne dobranie przekroju to skuteczny sposób na wyeliminowanie uciążliwych spadków ciśnienia, nieprzyjemnych szumów w instalacji oraz wszelkich zakłóceń w przepływie wody.
Jak odczytać średnicę zewnętrzną i wewnętrzną?
Średnica zewnętrzna, często określana jako nominalna, to podstawowy parametr identyfikujący rurę. W praktyce oznacza to, że na elemencie oznaczonym jako PP-R SDR 6 FI 20, wymiar ten wynosi dokładnie 20 mm. Wartość ta pozostaje niezmienna dla konkretnego typu produktu i służy jako punkt odniesienia przy doborze kompatybilnych kształtek – muf, kolan czy trójników – zgodnie z normą PN-EN ISO 15874.
Aby ustalić średnicę wewnętrzną, wystarczy od wymiaru zewnętrznego odjąć dwukrotność grubości ścianki rury. Ostateczny wynik zależy ściśle od wskaźnika SDR oraz specyfiki konstrukcyjnej danego modelu. Szczegółowe dane dla poszczególnych serii warto sprawdzać w tabelach technicznych producenta, gdyż są one niezbędne do poprawnych obliczeń hydraulicznych i wyznaczenia rzeczywistego przekroju przepływu wody.
Warto przy tym pamiętać, że geometria złączy bywa nieco inna – średnica wewnętrzna kształtki może być nieznacznie większa od wnętrza samej rury. W efekcie światło zgrzewanego połączenia staje się punktem przewężenia, co należy uwzględnić, by zapewnić optymalną drożność instalacji. Projektując układ, używamy wymiaru zewnętrznego do fizycznego pasowania komponentów, podczas gdy to parametry wewnętrzne decydują o faktycznej wydajności całego systemu.
Jakie są typowe średnice i przelicznik cali na mm?
W typowych instalacjach wewnętrznych najczęściej spotykamy rury polipropylenowe o średnicach:
- 16 mm,
- 20 mm,
- 25 mm,
- 32 mm,
- 40 mm,
- 50 mm,
- 63 mm.
Jeśli jednak mamy do czynienia z bardziej rozbudowanymi sieciami, warto wiedzieć, że warianty PP-R osiągają nawet 110 mm, podczas gdy rury wykonane w technologii PP-RCT mogą mieć średnicę zewnętrzną sięgającą 160 mm. W systemach kanalizacyjnych stosuje się z kolei oznaczenia DN/OD, gdzie przekroje zaczynają się od 110 mm i dochodzą aż do 800 mm.
Choć matematyczny przelicznik wynosi dokładnie 25,4 mm na cal, w hydraulice używamy pewnych uproszczeń. Standardowo przyjmuje się, że:
- rura 1/2″ to w przybliżeniu 15 mm,
- 3/4″ odpowiada 20 mm,
- 1″ to około 25 mm.
Należy jednak traktować te wartości jedynie poglądowo, ponieważ ze względu na zmienną grubość ścianek, kluczowe jest sięganie do tabel technicznych konkretnego producenta. Dzięki korzystaniu z dokumentacji technicznej dobierzesz odpowiednie kształtki i unikniesz kosztownych pomyłek przy łączeniu różnych typów materiałów. Projektując instalację, najlepiej opierać się bezpośrednio na średnicach nominalnych wyrażonych w milimetrach – pozwoli to wyeliminować ryzyko błędów, które często pojawiają się przy konwertowaniu jednostek calowych.
Jak dobrać średnicę rury PP do instalacji?
Wybór odpowiedniej średnicy rur polipropylenowych to zadanie wymagające nie tylko analizy zapotrzebowania na energię, ale przede wszystkim precyzyjnych obliczeń hydraulicznych zgodnych z normą PN-EN ISO 15874. Ostateczna decyzja zależy od kilku kluczowych czynników:
- całkowitej mocy cieplnej obiektu,
- liczby punktów poboru wody,
- ich równoczesnego użytkowania.
W typowych instalacjach c.o. oraz wodnych panują sprawdzone standardy. Piony wody użytkowej zazwyczaj wykonuje się z rur o przekroju 26 mm, natomiast do poprowadzenia przyłączy w stronę poszczególnych punktów odbioru wystarczają przewody 20 mm. Jeśli natomiast mowa o instalacjach przy rozdzielaczach, średnice dobiera się indywidualnie pod kątem mocy grzewczej. Kluczem do sukcesu jest utrzymanie optymalnej prędkości przepływu wody. Zbyt wąskie rury to prosta droga do problemów: pojawiają się irytujące szumy, wysokie opory hydrauliczne oraz dotkliwe spadki ciśnienia.
Projektanci oraz instalatorzy bazują w tym celu na tabelach technicznych, uwzględniając klasy pracy materiału, takie jak:
- PN10,
- PN16,
- PN20,
oraz parametry Q i v. Błędy na etapie projektowania szybko odbijają się na wydajności całego systemu. Zbyt małe przekroje skutkują nierównomiernym nagrzewaniem się grzejników i trudnościami w uzyskaniu pożądanej temperatury wody w kranie. Aby uniknąć takich kłopotów, każda rzetelna analiza musi uwzględniać specyfikę wszystkich obiegów, w tym zimnej i ciepłej wody, cyrkulacji oraz instalacji ogrzewania podłogowego.
Jak SDR i grubość ścianki wpływają na średnicę?
Wskaźnik SDR, czyli stosunek średnicy zewnętrznej rury do grubości jej ścianki, jest kluczowy dla zrozumienia, jak dany przewód zachowa się w instalacji. Bezpośrednio wpływa on na rzeczywistą średnicę wewnętrzną, którą obliczysz odejmując od wymiaru zewnętrznego podwójną grubość ścianki.
W przypadku popularnych rur PP-R najczęściej spotykamy wartości SDR na poziomie:
- 11 dla klasy PN 10,
- 7,4 dla PN 16,
- 6 dla PN 20.
Zależność jest intuicyjna: jeśli średnica zewnętrzna pozostaje niezmienna, niższy wskaźnik SDR oznacza solidniejszą, grubszą ściankę. Choć ogranicza to nieco przestrzeń wewnątrz rury, w zamian zyskujesz znacznie wyższą wytrzymałość na ciśnienie oraz lepszą odporność mechaniczną. Wybór odpowiedniego produktu staje się zatem balansowaniem między wydajnością hydrauliczną a trwałością całej sieci.
Warto pamiętać, że tradycyjne rury jednorodne wykazują dość wysoką rozszerzalność pod wpływem temperatury. Tutaj z pomocą przychodzą rozwiązania wielowarstwowe, takie jak STABI czy GLASS z wkładką z włókna szklanego. Pozwalają one na zastosowanie cieńszych ścianek bez utraty kluczowych parametrów pracy i przy znacznie lepszej stabilności termicznej.
Dzięki nowoczesnej technologii wielowarstwowej zyskujesz większe światło rury, co skutecznie minimalizuje straty ciśnienia nawet w najbardziej wymagających projektach instalacyjnych.

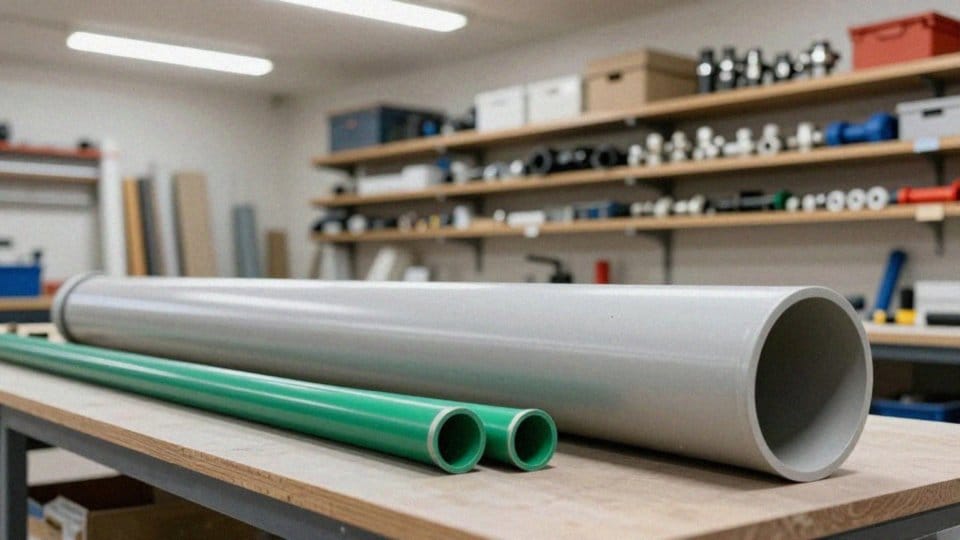

Które rury oferują większe średnice: PP-R czy PP-RCT?
Dobór właściwej technologii montażu jest uzależniony przede wszystkim od średnic rur oraz planowanych obciążeń układu. O ile tradycyjne rozwiązanie PP-R świetnie sprawdza się w instalacjach o przekrojach do 110 mm, to nowocześniejszy materiał PP-RCT pozwala na znacznie więcej. Dzięki udoskonalonej strukturze, rury te mogą osiągać średnice nawet do 160 mm.
Wyższa stabilność mechaniczna i lepsza odporność termiczna PP-RCT umożliwiają projektowanie rurociągów o większym świetle przewodu, przy jednoczesnym zachowaniu doskonałych parametrów wytrzymałościowych. W praktyce oznacza to, że przy identycznym ciśnieniu nominalnym, nowoczesne systemy oferują znacznie wydajniejszy przepływ medium niż starsze odpowiedniki. Nic więc dziwnego, że inwestorzy coraz częściej sięgają po nie przy tworzeniu rozbudowanych magistrali przemysłowych czy systemów przesyłowych o wysokich wymaganiach przepustowości.
Planując inwestycję, nie można zapominać o dostępności kompatybilnych kształtek. W przypadku PP-RCT niezbędne jest stosowanie dedykowanych złączy, które zostały zaprojektowane specjalnie z myślą o specyfice tego materiału oraz większych gabarytach rur. Przed finalizacją projektu warto więc dokładnie przeanalizować specyfikację producenta. Taka weryfikacja pozwoli jednoznacznie ocenić, czy w danym węźle wystarczy standardowa wytrzymałość PP-R, czy też warto zainwestować w zaawansowane możliwości, jakie daje technologia PP-RCT.
Jakie są konsekwencje złego doboru średnicy?
Błędne dopasowanie średnicy rur polipropylenowych to prosty przepis na kłopoty, które dają o sobie znać tuż po oddaniu instalacji do użytku. Jeśli przekrój jest zbyt wąski, musimy liczyć się ze znacznymi spadkami ciśnienia i ograniczonym przepływem. W praktyce oznacza to irytujący dyskomfort, bo grzejniki robią się ciepłe tylko częściowo, a zbyt szybki ruch wody zaczyna generować uciążliwe szumy.
Przesada w drugą stronę też nie jest rozwiązaniem. Zastosowanie zbyt dużych rur niepotrzebnie podnosi koszty zakupu materiałów, a w układach grzewczych dodatkowo wydłuża czas ich napełniania. Co gorsza, w obu przypadkach – zarówno przy zbyt małej, jak i za dużej średnicy – niepotrzebnie obciążamy pompy obiegowe, co w dłuższej perspektywie prowadzi do ich przedwczesnego zużycia i awarii osprzętu.
Aby instalacja działała bez zarzutu, kluczowa jest rzetelna analiza techniczna jeszcze przed wbiciem pierwszej łopaty. Profesjonalny projekt powinien opierać się na precyzyjnych obliczeniach hydraulicznych, uwzględniających zarówno opory, jak i optymalną prędkość przepływu medium. Kierując się parametrami PN/SDR, zapewniamy systemowi pełną wydajność i spokój na lata. Zlekceważenie tego etapu niemal zawsze kończy się kosztownymi przeróbkami, ponieważ nawet drobne niedopatrzenia projektowe potrafią trwale zachwiać stabilnością całego układu.

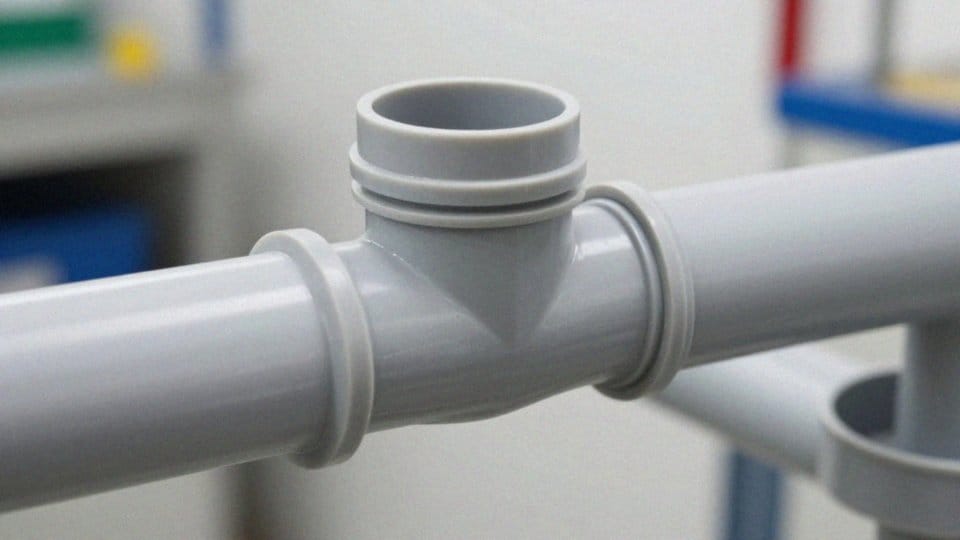

Jak zgrzewanie i kształtki wpływają na szczelność rur PP?
Zgrzewanie polidyfuzyjne pozwala na tworzenie wyjątkowo trwałych połączeń w instalacjach z rur PP, co eliminuje konieczność stosowania dodatkowych uszczelek. Cały proces bazuje na wykorzystaniu kielichów w kształtkach PP-R – takich jak:
- kolanka,
- trójniki,
- mufy.
To zapewnia stabilne osadzenie rury i uzyskanie jednorodnej struktury materiału. Kluczem do pełnej szczelności jest ścisłe przestrzeganie parametrów, zwłaszcza temperatury oraz czasu nagrzewania elementów. Równie istotne jest staranne przygotowanie końcówek; powierzchnie muszą być idealnie czyste, gdyż nawet drobne zanieczyszczenia mogą znacząco osłabić jakość zgrzewu. Należy przy tym pamiętać o dopasowaniu średnicy nominalnej – rura powinna wchodzić w przestrzeń kształtki bez żadnych luzów.
Niestaranne wykonanie prac, na przykład przegrzanie rur o mniejszej średnicy (np. 16 mm), grozi deformacją materiału, co w efekcie ogranicza przepływ wody. Pamiętaj również, że polipropylen wykazuje dużą rozciągalność temperaturową, dlatego niezbędne jest zastosowanie właściwych mocowań oraz kompensacja wydłużeń. Na zakończenie montażu koniecznie przeprowadź próbę ciśnieniową, aby upewnić się, że instalacja jest w pełni bezpieczna i gotowa do eksploatacji.
