Średnica rur: co to oznacza i dlaczego?
Wielkość ta odnosi się do fizycznego przekroju rury, co bezpośrednio determinuje przepustowość całego systemu. W praktyce inżynierskiej operujemy trzema podstawowymi oznaczeniami:
- średnica zewnętrzna (d) – kluczowa dla samego montażu,
- średnica wewnętrzna – warunkuje swobodny przepływ czynnika grzewczego,
- nominalna (DN) – znormalizowana wartość przybliżona, definiowana przez normy takie jak DIN EN ISO czy EN ISO 6708, ułatwiająca projektowanie systemów.
Właściwy dobór typoszeregu wpływa na:
- opory hydrauliczne,
- energooszczędność,
- płynną pracę pompy cyrkulacyjnej.
Jeśli przekrój okaże się zbyt wąski, musimy liczyć się ze znacznymi spadkami ciśnienia. Z drugiej strony, nadmierne przewymiarowanie instalacji generuje niepotrzebne wydatki na materiały i wydłuża czas rozruchu układu. Aby uniknąć błędów, rzetelny projekt powinien zawsze bazować na profesjonalnych tabelach doborowych i uznanych standardach. Tylko takie podejście gwarantuje bezawaryjną pracę i równomierne ogrzewanie pomieszczeń.
Jakie średnice rur stosuje się w domach?
W typowym budownictwie jednorodzinnym instalatorzy najczęściej sięgają po przewody o średnicy od 15 do 32 mm. Ostateczny wybór zależy przede wszystkim od mocy urządzeń grzewczych oraz specyfiki układu połączeń. Przykładowo:
- niewielkie grzejniki o mocy do 1 kW zazwyczaj współpracują z rurami 16 mm,
- jednostki o mocy rzędu 2–3 kW wymagają już średnicy 20 mm,
- główne magistrale oraz najbardziej wymagające obwody potrzebują przekrojów 25 mm lub 32 mm.
W przypadku nowoczesnych systemów z tworzyw sztucznych, takich jak PEX, należy ściśle trzymać się wytycznych zawartych w kartach katalogowych producenta. Instalacje stalowe opierają się natomiast na średnicy nominalnej DN, co znacznie upraszcza dopasowywanie poszczególnych komponentów. Kluczowe jest, aby przewody prowadzące od kotła do rozdzielacza miały odpowiednio duże średnice, co pozwala zminimalizować straty ciśnienia przy intensywnym przepływie czynnika grzewczego.
Projektując piony międzykondygnacyjne, trzeba uwzględnić sumaryczną moc wszystkich obsługiwanych grzejników. Dobór właściwej średnicy zawsze sprowadza się do analizy trzech czynników:
- całkowitej mocy instalacji,
- długości obiegów,
- typu zastosowanego rozdzielacza.
Zbyt wąskie rury nieuchronnie prowadzą do wzrostu oporów hydraulicznych i spadku efektywności, z kolei przesadne przewymiarowanie głównych ciągów generuje niepotrzebne wydatki na materiały, co warto wyważyć już na etapie planowania.
Jakie czynniki wpływają na wybór średnicy rur?
Prawidłowy dobór średnicy rur stanowi fundament wydajnej instalacji hydraulicznej. Wszystko zaczyna się od wnikliwej analizy przepływu czynnika oraz dopuszczalnych strat ciśnienia, które definiują stabilność pracy całego układu. Nie bez znaczenia pozostaje kubatura budynku i całkowite zapotrzebowanie na ciepło – to one wyznaczają moc grzewczą, która bezpośrednio przekłada się na wymaganą wydajność pompy cyrkulacyjnej.
Trasa rurociągów oraz długość poszczególnych obiegów wymuszają na projektancie pewne ustępstwa. Im dłuższa droga medium, tym wyższe opory, co sprawia, że musimy odpowiednio skorygować przekrój rur, by utrzymać pożądaną sprawność. Warto pamiętać, że rozkład ciśnienia będzie zupełnie inny w układzie trójnikowym, a inny w rozdzielaczowym, dlatego poszczególne sekcje wymagają indywidualnego podejścia do wymiarowania.
Nie możemy przy tym zapominać o fizycznych właściwościach samych rur. Materiał, z jakiego zostały wykonane, oraz parametr SDR określający grubość ścianek determinują rzeczywisty przekrój wewnętrzny, przez który płynie woda. Inwestorzy coraz częściej stawiają na rozwiązania odporne na korozję i osadzanie się kamienia, co jest kluczowe, by z biegiem lat światło rury nie uległo zwężeniu.
Przy okazji warto zadbać o właściwości tłumiące materiałów, co znacząco poprawia komfort akustyczny wewnątrz budynku. Finalny projekt to zawsze kompromis między obliczeniami przepływu, ograniczeniem strat ciepła, prędkością medium a rozsądną optymalizacją kosztów, oczywiście w pełnej zgodzie z obowiązującymi normami technicznymi.

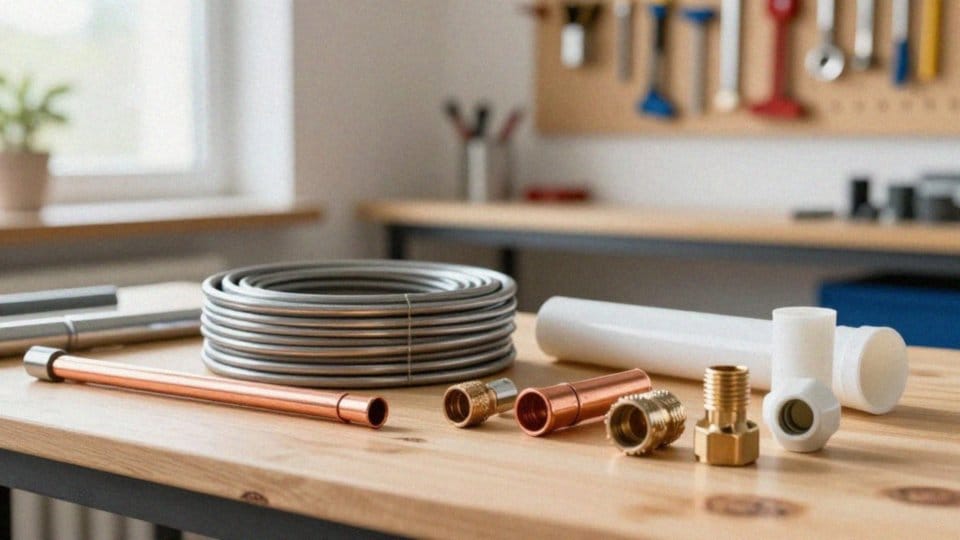

Czy materiał rur wpływa na dobór średnicy?
Wybór odpowiedniego materiału to fundament projektowania instalacji, ponieważ determinuje on grubość ścianek rury. W efekcie, przy stałej średnicy zewnętrznej, bezpośrednio wpływa to na dostępną średnicę wewnętrzną. W przypadku tradycyjnych rozwiązań, takich jak stal czy żeliwo, konieczne jest stosowanie grubych ścianek, co wymusza większy rozmiar zewnętrzny dla zachowania właściwej przepustowości.
Zupełnie inaczej wygląda to w instalacjach miedzianych – wysoka wytrzymałość tego surowca pozwala na znacznie cieńsze ścianki, dzięki czemu zyskujemy większy przekrój wewnętrzny przy tych samych wymiarach zewnętrznych. Rury z tworzyw sztucznych, w tym polietylen, PEX czy popularne PVC, cieszą się uznaniem dzięki doskonałej odporności na korozję. Ich ogromnym atutem jest również gładkość powierzchni, która zapobiega osadzaniu się kamienia, co chroni instalację przed stopniowym zawężaniem światła przewodu.
Wybierając rury PEX, inżynierowie często kierują się nie tylko obciążeniem systemu, ale również wygodą montażu, wykorzystując techniki zgrzewania lub zaciskania. W świecie tworzyw kluczowym parametrem staje się wskaźnik SDR, precyzujący relację między średnicą zewnętrzną a grubością ścianki.
Każda technologia łączenia – od spawania stali, przez klejenie PVC, po specjalistyczne złączki do miedzi – wymaga przestrzegania ściśle określonych norm wymiarowych, takich jak DIN 11850 czy standardy ISO. Wybrany materiał przekłada się także na właściwości użytkowe instalacji, w tym na efektywność tłumienia drgań oraz poziom strat ciepła. Złożoność tych zależności sprawia, że na etapie projektowania niezbędne jest sięgnięcie po tabele doborowe, które uwzględniają zarówno parametry hydrauliczne, jak i wytrzymałość mechaniczną konkretnego tworzywa.
Jak obliczyć przekrój i przepływ w rurze?
Obliczenia hydrauliczne stanowią fundament projektowania instalacji, pozwalając precyzyjnie dobrać średnice rur i tym samym zapewnić optymalny przepływ czynnika grzewczego. Kluczową zależność opisuje prosta relacja Q = A * v, gdzie Q oznacza strumień objętości, A to pole przekroju poprzecznego, a v stanowi prędkość medium.
Aby wyznaczyć powierzchnię przekroju, korzystamy ze wzoru opartego na średnicy wewnętrznej rury (d_i). W praktycznych zastosowaniach, takich jak instalacje centralnego ogrzewania, wartość Q wywodzi się z zapotrzebowania na moc grzewczą P oraz parametrów fizycznych medium. Wykorzystuje się tu wzór Q = P / (cp * ρ * ΔT), w którym cp to ciepło właściwe, ρ to gęstość, a ΔT to spadek temperatury, które determinują wymagany przepływ.
Dysponując tym wynikiem oraz uwzględniając zalecane prędkości przepływu, inżynierowie sięgają po tabele wymiarowe, by wskazać najbardziej odpowiednią średnicę wewnętrzną przewodu. Skuteczny projekt nie kończy się jednak na samym doborze rur. Niezbędne jest uwzględnienie oporów miejscowych generowanych przez kształtki i armaturę oraz strat liniowych na całej długości układu.
Aby instalacja była wydajna, końcowym krokiem powinno być zbilansowanie hydrauliczne, czyli precyzyjna regulacja przepływów. W codziennej pracy projektanci wspierają się dedykowanym oprogramowaniem, które bierze pod uwagę materiał rur i sposób prowadzenia instalacji. Dzięki tak starannemu podejściu możliwe jest odciążenie pompy cyrkulacyjnej oraz zagwarantowanie komfortu cieplnego w każdym pomieszczeniu budynku.
Jak dobrać średnicę rur głównych i rozdzielczych?
Dobór średnic rur głównych i rozdzielczych to kwestia balansu między wydajnością hydrauliczną a rozsądnym budżetem inwestycji. Rura główna, odpowiedzialna za zasilanie całego układu, musi transportować znaczną ilość wody, co wymusza zastosowanie większego przekroju w porównaniu do końcowych odgałęzień. Projektanci wyliczają ten parametr, biorąc pod uwagę:
- sumaryczną moc grzejników,
- trasę instalacji,
- dopuszczalne spadki ciśnienia.
Odpowiedni wymiar pozwala utrzymać prędkość przepływu w ryzach, co przekłada się na cichą pracę systemu i efektywniejsze działanie pompy cyrkulacyjnej. W powszechnie spotykanych instalacjach trójnikowych rura główna musi obsłużyć wiele punktów naraz, co naturalnie narzuca jej większe wymiary. Z kolei w układach rozdzielaczowych, przewody biegnące bezpośrednio do odbiorników bywają znacznie smuklejsze – nierzadko wystarcza średnica 16 mm. Warto jednak pamiętać, że sam rozdzielacz i jego przyłącza muszą być dopasowane do całkowitego obciążenia obiegu, co w wymagających sekcjach często oznacza konieczność użycia złączek trzyczwarte cala.
Podczas planowania średnic warto posiłkować się profesjonalnymi tabelami projektowymi. Trzeba przy tym wziąć pod uwagę kilka kluczowych zmiennych:
- opory hydrauliczne rosną wraz z długością obiegów,
- przewymiarowanie instalacji, choć podnosi koszt materiałów, realnie redukuje straty energii.
Należy także przewidzieć miejsce na późniejszą regulację hydrauliczną przy użyciu zaworów oraz uwzględnić specyfikę montażu, zależną od rodzaju tworzywa, czy to PEX, czy stali. Ostateczny projekt to zawsze sztuka kompromisu. Zbyt wąskie przewody nadmiernie obciążają pompę i mogą skutkować niedogrzaniem odległych pomieszczeń, natomiast rury o zbyt szerokim przekroju niepotrzebnie windowałyby koszty inwestycji. Aby zapewnić równomierną dystrybucję ciepła, każda instalacja wymaga indywidualnych wyliczeń przepływów.

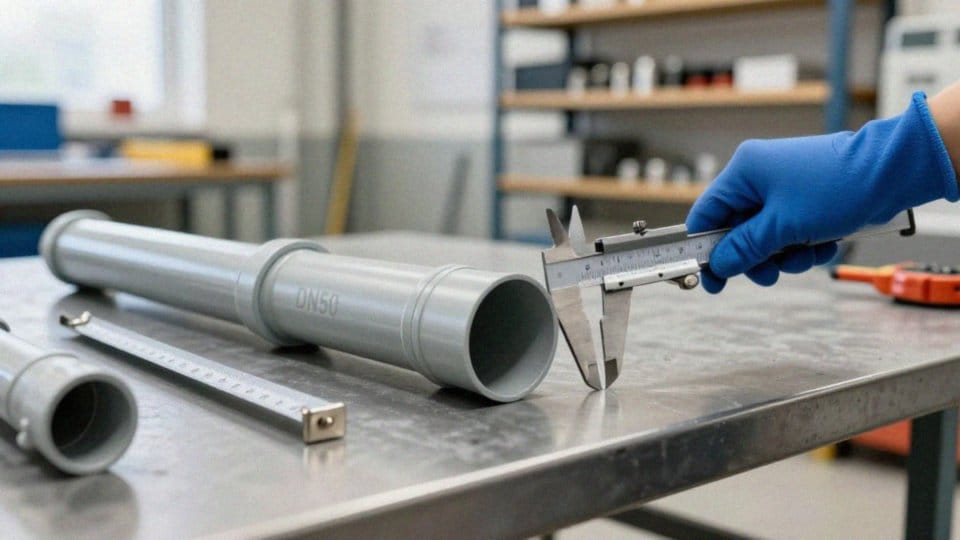

Czym różni się DN od d w rurach?
Średnica nominalna, w branży oznaczana symbolem DN, to znormalizowany wskaźnik określający przybliżony wymiar wewnętrzny rury, co znacznie upraszcza projektowanie złożonych systemów przesyłowych. W odróżnieniu od niej, średnica zewnętrzna d stanowi realną wartość fizyczną wyrażoną w milimetrach, która okazuje się decydująca przy fizycznym łączeniu poszczególnych komponentów.
Podczas gdy DN funkcjonuje głównie jako wygodna etykieta typologiczna, to właśnie parametr d staje się niezbędny podczas doboru armatury, złączek czy wyboru konkretnej techniki montażu, takiej jak:
- zgrzewanie,
- klejenie.
Warto pamiętać, że ze względu na różnice między normami międzynarodowymi – jak ISO, DIN czy ASTM – wartości te rzadko są tożsame. Przykładowo, rura oznaczona jako DN50 w rzeczywistości może mieć średnicę zewnętrzną rzędu 60,3 mm. Z tego powodu instalatorzy i projektanci muszą regularnie zaglądać do tabel wymiarów oraz przeliczników, aby uniknąć błędów konstrukcyjnych.
Stosowanie się do wytycznych, na przykład normy DIN 11850, jest jedynym sposobem na zapewnienie pełnej kompatybilności wszystkich elementów systemu. Choć dokumentacja projektowa opiera się głównie na oznaczeniach DN, to na etapie wykonawczym precyzyjna znajomość średnicy zewnętrznej d jest kluczem do uzyskania szczelnych i trwałych połączeń, niezależnie od tego, czy pracujemy w standardzie metrycznym, czy calowym.
