Co to są średnice rur wodociągowych?
Wybór właściwej średnicy rur wodociągowych to fundament poprawnego projektowania instalacji. Parametry te determinują nie tylko przekrój przewodów w domowych systemach, ale przede wszystkim sprawność przesyłu wody w całych sieciach miejskich. Od nich bezpośrednio zależy zarówno przepustowość hydrauliczna, jak i wielkość oporów, z jakimi mierzy się płynące medium.
W inżynierskiej codzienności najczęściej operujemy dwiema wartościami: średnicą nominalną DN oraz zewnętrznym wymiarem d, wyrażanym w milimetrach. Standardy narzucane przez normy DIN, ISO oraz EN sprawiają, że w typowych instalacjach najczęściej spotkamy rury o średnicach od 20 do 300 mm.
Producentom tworzyw sztucznych, takich jak PE, PP czy PVC, zawdzięczamy dużą elastyczność wyboru, gdyż oferują oni swoje wyroby zarówno w wygodnych zwojach, jak i sztywnych sztangach. Zupełnie inną skalę osiągają rurociągi przesyłowe wykonane ze stali lub żeliwa, gdzie wymiary nominalne mogą dochodzić nawet do DN1000.
Aby cały system działał bez zarzutu, dobór konkretnej średnicy musi być poprzedzony rzetelną analizą – kluczowe jest tu zestawienie prognozowanego obciążenia z liczbą punktów poboru wody. Dopiero takie podejście gwarantuje pełną efektywność i bezawaryjność instalacji przez długie lata.
Czym różni się średnica nominalna DN od średnicy d?
Średnica nominalna, czyli DN, to umowna wartość pozwalająca usystematyzować rozmiary rur zgodnie z wytycznymi normy EN ISO 6708. Choć DN jedynie przybliża średnicę wewnętrzną przewodu, stanowi kluczowe ułatwienie przy dopasowywaniu armatury oraz złączek. Zupełnie inaczej traktujemy średnicę zewnętrzną, oznaczaną jako d. To fizyczny, mierzalny wymiar podawany w milimetrach, który pozostaje niezmienny dla danej rury.
Znajomość tej wartości jest niezbędna w procesach projektowych, zwłaszcza podczas:
- zgrzewania doczołowego,
- elektrooporowego,
- klejenia instalacji.
Relację między oboma parametrami precyzyjnie definiują normy techniczne. Ostateczna różnica między DN a d wynika z grubości ścianek oraz współczynnika SDR, który łączy geometrię rury z jej wytrzymałością ciśnieniową. Świadomość tych zależności pozwala uniknąć błędów przy łączeniu elementów z różnych materiałów, takich jak PE, PVC czy stal, co znacząco podnosi jakość i bezpieczeństwo montażu.
Jak średnica wpływa na ciśnienie i przepływ?
Większa średnica rury bezpośrednio przekłada się na lepszą przepustowość hydrauliczną, redukując jednocześnie prędkość przepływu i opory wynikające z tarcia o wewnętrzne ścianki. W przypadku rur PE gładkość materiału dodatkowo minimalizuje straty energii, co pozwala utrzymać stabilne ciśnienie w całej instalacji. Zjawisko to działa w obie strony – zbyt wąski przekrój zmusza wodę do szybszego ruchu, co często kończy się odczuwalnymi spadkami ciśnienia i obniżeniem komfortu korzystania z kranów.
W takich sytuacjach projektanci bywają zmuszeni do montażu dodatkowych pomp lub zbiorników hydroforowych, aby naprawić błędy na etapie planowania. Prawidłowy dobór średnicy wymaga uwzględnienia:
- natężenia przepływu,
- rozległości sieci,
- liczby punktów poboru.
Specjaliści, korzystając z fachowych nomogramów i tabel, szukają złotego środka między wydajnością hydrauliczną a kosztami inwestycji. Precyzyjna kalibracja instalacji pozwala uniknąć niepotrzebnego przewymiarowania systemu, co w dłuższej perspektywie pozytywnie wpływa na jego trwałość, bezawaryjność oraz codzienną efektywność.

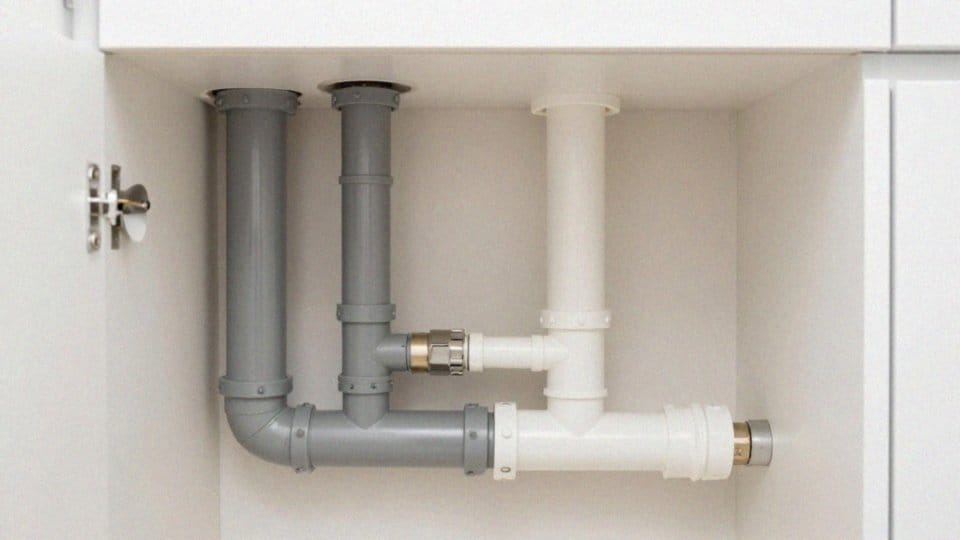

Jak dobrać średnicę rur wodociągowych?
Wybór właściwej średnicy przewodów to proces, który rozpoczyna się od precyzyjnego obliczenia całkowitego zapotrzebowania na wodę we wszystkich punktach poboru. Projektant musi wyznaczyć przepływ dla każdej gałęzi, biorąc pod uwagę nie tylko długość trasy, ale także dopuszczalne spadki ciśnienia. W pracy tej niezastąpione okazują się profesjonalne nomogramy oraz tabele wymiarów, standardowo dostępne w fachowych poradnikach technicznych.
Kluczowe jest dopasowanie przekroju rury do rodzaju medium oraz tworzywa, z którego wykonano instalację, niezależnie czy mowa o:
- PE,
- PP,
- stali.
W typowych systemach wewnętrznych piony zasilające wykonuje się zazwyczaj z rur polipropylenowych o średnicy 32 mm. Do obsługi standardowych punktów, takich jak umywalki czy toalety, wystarczą przewody o przekroju 20 mm, podczas gdy wanny, prysznice oraz zlewozmywaki wymagają nieco szerszych, 25-milimetrowych rur.
Dobór średnicy wymaga jednak uwzględnienia szerszego kontekstu technicznego. Należy wziąć pod uwagę:
- klasę ciśnienia,
- współczynnik SDR,
- grubości ścianek,
- technologię łączenia – czy mowa o zgrzewaniu doczołowym, elektrooporowym, czy może połączeniach skręcanych,
- rygorystyczne wymogi higieniczne zapisane w normach PN, DIN i ISO.
Właściwa konfiguracja średnic decyduje o sprawnym działaniu całego systemu, w tym pomp, wodomierzy i naczyń hydroforowych. Dbałość o te detale przekłada się bezpośrednio na trwałość instalacji, pozwalając choćby rurociągom PE na bezawaryjną pracę nawet przez pół wieku.
Jakie są standardowe średnice rur wodociągowych?
Wymiarowanie rur w instalacjach wodociągowych opiera się na precyzyjnie określonych standardach. W przypadku systemów przemysłowych oraz tradycyjnych rozwiązań stalowych średnice nominalne wahają się od DN6 aż do DN1000. Jeśli jednak przyjrzymy się typowym domowym sieciom oraz instalacjom wewnętrznym, najczęściej spotkamy się z wymiarami takimi jak:
- 20 mm,
- 25 mm,
- 32 mm,
- 50 mm,
- 63 mm,
- 75 mm,
- 90 mm,
- 110 mm,
- 140 mm,
- 160 mm,
- 200 mm,
- 250 mm,
- 300 mm.
Jeszcze większą elastyczność oferują rury polietylenowe, których średnice obejmują szeroki zakres od 16 do 630 mm. Sposób dostawy materiału na plac budowy jest równie istotny, co same parametry techniczne. Rury dostępne w zwojach, o średnicach zwykle od 20 do 110 mm, znakomicie sprawdzają się przy montażu systemów nawadniających oraz prowadzeniu instalacji powierzchniowych. Z kolei sztywniejsze odcinki, czyli rury w sztangach, występują w rozmiarach od 75 do 500 mm i stanowią solidny fundament większych sieci przesyłowych. W branży nawodnieniowej prym wiodą średnice 63, 75, 90 oraz 110 mm.
Dobierając odpowiedni element, należy pamiętać o weryfikacji kompatybilności z wybraną armaturą oraz kształtkami, najlepiej posiłkując się tabelami zgodnymi z aktualnymi normami. Prawidłowe dopasowanie średnicy to fundament, który gwarantuje utrzymanie stałej spójności hydraulicznej w całym systemie.
Jakie normy określają średnice rur wodociągowych?
Wybór odpowiednich średnic rur wodociągowych nie jest kwestią przypadku, lecz wynikiem stosowania rygorystycznych międzynarodowych i krajowych standardów. Wytyczne te gwarantują, że wszystkie komponenty instalacji – od rur PE po złączki i wodomierze – są ze sobą w pełni kompatybilne. Fundamentem w tej dziedzinie jest norma EN ISO 6708, precyzująca zasady oznaczania średnic nominalnych DN. Na krajowym gruncie kluczowe znaczenie ma natomiast PN-92/B-01706, która stanowi niezbędny drogowskaz przy projektowaniu instalacji wewnętrznych.
Z kolei standardy DIN EN ISO dbają o spójność techniczną całego systemu, regulując kwestie takie jak:
- średnica zewnętrzna,
- wytrzymałość materiałowa,
- klasy ciśnienia.
Warto zwrócić uwagę na wskaźnik SDR, który jasno definiuje zależność między średnicą rury a grubością jej ścianki. Producenci materiałów typu PEHD, PE 80, PE 100 czy PVC-U są zobowiązani do trzymania się ścisłych tolerancji wymiarowych, co eliminuje ryzyko błędów wykonawczych. Uwzględnianie tych norm w dokumentacji przetargowej i projektach technicznych to nie tylko formalność, ale przede wszystkim sposób na zapewnienie trwałości instalacji na lata. Przestrzeganie tych przepisów jest kluczowe dla zachowania wysokich standardów higienicznych oraz odporności mechanicznej i chemicznej rurociągów dostarczających wodę pitną.

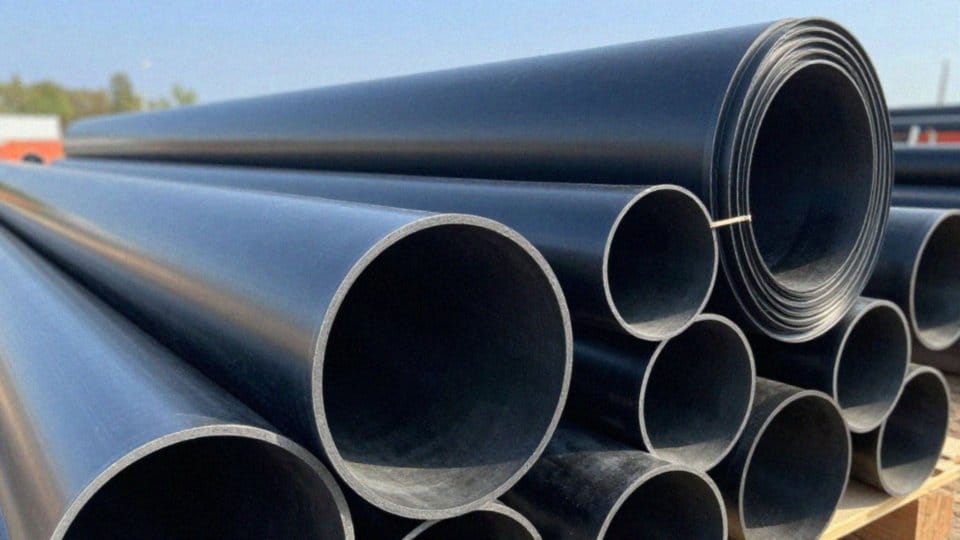

Jakie średnice rur PE są dostępne?
Wybór rur polietylenowych, obejmujący odmiany PEHD, PE 80 oraz PE 100, jest niezwykle szeroki – średnice wahają się od 16 aż do 630 mm. Zaawansowana technologia wytłaczania pozwala nam precyzyjnie dostosować przekrój do wymagań konkretnego projektu, co czyni te rury uniwersalnym rozwiązaniem zarówno w przypadku przydomowych instalacji wodnych, jak i rozległych sieci przesyłowych.
Sposób dostawy bezpośrednio wynika z gabarytów produktu:
- Warianty o średnicach od 20 do 110 mm zazwyczaj trafiają do odbiorców w wygodnych zwojach, co znacząco ułatwia układanie długich ciągów,
- Rury o wymiarach od 75 do 500 mm są oferowane w formie sztywnych sztang.
W praktyce najczęściej sięgamy po rury 63, 75, 90 oraz 110 mm, szczególnie przy tworzeniu systemów nawadniania i instalacji wodociągowych. Inwestorzy cenią ten materiał za imponującą odporność na korozję i szkodliwe działanie chemikaliów. Dodatkowym atutem jest idealnie gładka powierzchnia wewnętrzna, która skutecznie minimalizuje straty ciśnienia podczas tłoczenia medium.
Jeśli zadbamy o właściwy dobór klasy ciśnienia i parametrów SDR, system może bezawaryjnie służyć nawet przez pół wieku. Montaż instalacji przebiega sprawnie dzięki możliwości wykorzystania:
- zgrzewania doczołowego,
- elektrooporowego,
- tradycyjnych złączek skręcanych.
Każda z tych technik gwarantuje pełną szczelność połączeń, bez względu na wybrany rozmiar rur.
Jakie średnice rur wodociągowych stosuje się do nawadniania?
Wybór odpowiednich rur PE w systemach nawadniania to wypadkowa kilku istotnych zmiennych:
- zapotrzebowanie na wodę,
- całkowita długość instalacji,
- specyfika źródła zasilania – korzystanie z pomp powierzchniowych lub głębinowych.
Do dystrybucji wody na mniejszych odcinkach lub w ramach linii kroplujących zazwyczaj wystarczają przewody o średnicy od 16 do 50 mm. Jeśli jednak planujemy główne magistrale przesyłowe, musimy sięgnąć po znacznie solidniejsze rozwiązania – standardowo o średnicach 63, 75, 90 lub nawet 110 mm.
W rozbudowanych układach kluczowa staje się wydajność hydrauliczna. Minimalizacja oporów przepływu to priorytet, który pozwala utrzymać ciśnienie na odpowiednim poziomie i nie obciąża nadmiernie elementów takich jak filtry wody. Jeśli zależy nam na wygodzie instalacji, warto postawić na rury w zwojach, które redukują liczbę niezbędnych połączeń. Z kolei przy budowie głównych arterii lepiej sprawdzają się sztywniejsze rury w sztangach.
Sam montaż możemy przeprowadzić na dwa sposoby:
- wykorzystując szybkie złączki skręcane,
- decydując się na trwalsze metody termiczne, jak zgrzewanie.
Odpowiednie dopasowanie przekrojów nie tylko wpływa na koszty późniejszej eksploatacji, ale przede wszystkim gwarantuje, że woda dotrze do każdego zakątka ogrodu z odpowiednią siłą. Dobrze zaprojektowana sieć to nie tylko gwarancja pełnego wykorzystania mocy pompy, ale także długowieczność całej instalacji, niezależnie od warunków glebowych.
