Czym jest instalacja wody w rurach PP-R?
Systemy oparte na polipropylenie (PP-R) oraz jego nowocześniejszej wersji PP-RCT stanowią niezawodne rozwiązanie w instalacjach centralnego ogrzewania oraz przesyłu wody użytkowej. Różnorodność oferty obejmuje zarówno:
- rury jednorodne,
- wersje stabilizowane,
- rury z wkładką z włókna węglowego, która znacząco redukuje wydłużenia termiczne.
Dzięki zróżnicowanym klasom ciśnieniowym – od PN 10 po PN 20 – możliwe jest precyzyjne dopasowanie parametrów sieci do specyficznych potrzeb technicznych każdego budynku. Kompletny zestaw instalacyjny tworzą:
- rury,
- kształtki takie jak trójniki czy kolanka,
- dedykowana armatura regulacyjna.
Materiał ten wykazuje pełną odporność na korozję i prądy błądzące, co pozwala na bezpieczną pracę nawet w wymagającym otoczeniu chemicznym. Warto podkreślić, że gładka struktura wewnętrzna zapewnia wysoki poziom higieny, a naturalnie niska przewodność cieplna polipropylenu efektywnie ogranicza straty energii. Przy zachowaniu profesjonalnych standardów montażu, żywotność instalacji może bez trudu przekroczyć pół wieku. Każda realizacja wymaga jednak skompletowania odpowiedniej dokumentacji powykonawczej wraz z deklaracją zgodności, potwierdzającą kluczowe parametry techniczne. To rozwiązanie jest nie tylko trwałe, ale także przyjazne środowisku, gdyż wszystkie elementy systemu podlegają pełnemu recyklingowi.
Jakie zalety mają rury PP-R w instalacjach?
| Cecha | Korzyść / Opis |
|---|---|
| Odporność | Wysoka odporność na temperaturę, korozję i prądy błądzące |
| Parametry hydrauliczne | Doskonałe, dzięki niskiemu współczynnikowi oporu |
| Żywotność | Bardzo długa, powyżej 50 lat |
Rury wykonane z polipropylenu (PP-R) słyną z imponującej wytrzymałości termicznej, co czyni je niezastąpionymi w:
- instalacjach grzewczych,
- klimatyzacyjnych,
- przesyłaniu ciepłej wody użytkowej.
Tworzywo to wykazuje wyjątkową odporność na związki chemiczne oraz rozwój drobnoustrojów, a przede wszystkim – w przeciwieństwie do tradycyjnych rozwiązań stalowych – całkowicie wyklucza ryzyko korozji. Dzięki niskiej przewodności cieplnej ścianek, rury te posiadają naturalne właściwości izolacyjne, co skutecznie minimalizuje straty energii podczas pracy systemu. Z kolei wyjątkowo gładka powierzchnia wewnętrzna nie tylko poprawia parametry hydrauliczne poprzez redukcję oporów, ale także ogranicza osadzanie się kamienia.
W przypadku bardziej wymagających projektów, takich jak:
- rozbudowane ogrzewanie podłogowe,
- instalacje cyrkulacyjne,
- warianty stabilizowane, jak rury CARBO OXY z wkładką z włókna węglowego.
Ich sztywna konstrukcja znacząco zmniejsza rozszerzalność cieplną, ułatwiając tym samym montaż i eksploatację. Wybierając PP-R, inwestujemy w rozwiązanie o żywotności przekraczającej pół wieku. Niewielka waga tych elementów znacząco usprawnia transport oraz sam proces instalacji, a możliwość pełnego recyklingu materiału czyni go przyjaznym dla środowiska. Co więcej, odporność na prądy błądzące gwarantuje bezpieczeństwo użytkowania nawet w najbardziej skomplikowanych warunkach technicznych.
Jak projektować instalację ciepłej wody i dobierać armaturę?
Wydajna instalacja ciepłej wody użytkowej to przede wszystkim efekt precyzyjnych obliczeń zapotrzebowania oraz przemyślanego układu przewodów, w którym nie może zabraknąć:
- obiegu cyrkulacyjnego,
- zasilania zimną wodą.
Kluczowym elementem systemu jest dobór właściwej armatury. Modele odcinające pozwalają na bezproblemowe serwisowanie poszczególnych punktów czerpalnych, natomiast baterie mieszające dbają o bezpieczeństwo domowników, skutecznie redukując temperaturę wody bezpośrednio przy wylewce. Podczas projektowania należy rygorystycznie przestrzegać klas ciśnieniowych materiałów – od PN 10 po PN 20 – tak aby parametry rur zawsze odpowiadały roboczemu ciśnieniu w budynku.
Aby ograniczyć ucieczkę ciepła, niezbędne jest też staranne zaizolowanie rurociągów, przy czym grubość otuliny powinna wynikać z przewodności cieplnej zastosowanych materiałów. Nie wolno również zapomnieć o kompensacji wydłużeń termicznych. Wykorzystanie pętli kompensacyjnych czy specjalnych kompensatorów to sprawdzony sposób na ochronę instalacji przed naprężeniami i przypadkowymi uszkodzeniami mechanicznymi.
Wszystkie elementy muszą być w pełni kompatybilne z systemem PP-R. Stosowanie atestowanych złączek gwintowanych oraz śrubunków pozwala na tworzenie trwałych, a zarazem rozłącznych połączeń, co jest szczególnie istotne przy montażu nietypowych przejść, takich jak mufy 40 na 1 cal. Każdy etap prac, od rozmieszczenia zaworów regulacyjnych aż po końcowe próby ciśnieniowe, musi zostać uwieczniony w dokumentacji powykonawczej. Stanowi ona nie tylko gwarancję jakości, ale przede wszystkim potwierdzenie, że instalacja spełnia wszelkie wymogi techniczne i jest bezpieczna w codziennej eksploatacji.
Jak dobierać średnice rur PP-R do instalacji?
Dobór średnic przewodów PP-R zaczyna się od precyzyjnego wyliczenia wymaganego przepływu w każdym segmencie instalacji. Projektant musi wyważyć między dopuszczalną prędkością czynnika a spadkami ciśnienia, nie zapominając przy tym o ograniczeniach przestrzeni montażowej. Optymalne dopasowanie przekroju rur gwarantuje sprawne działanie całego systemu i ogranicza niepożądane straty hydrauliczne.
W codziennej pracy inżynierskiej najczęściej korzysta się z gotowych tabel technicznych dostarczanych przez producentów. Oprócz wymiarów, kluczowe znaczenie ma dobór właściwej klasy ciśnieniowej – PN 10, PN 16 lub PN 20 – która determinuje grubość ścianek i wytrzymałość na obciążenia robocze. Jeśli specyfika instalacji wymaga ograniczenia rozszerzalności cieplnej, warto sięgnąć po sztywniejsze rury stabilizowane.
Obliczenie oporów przepływu wymaga również uwzględnienia długości poszczególnych sekcji oraz liczby punktów czerpalnych. Do łączenia rur z armaturą, na przykład przy użyciu muf 40 na 1 cal, niezbędne jest stosowanie atestowanych złączek, co zapewnia trwałość i szczelność każdego węzła.
Kompletna dokumentacja powinna precyzyjnie wyszczególniać parametry każdej sekcji, w tym zastosowane typy materiałów i klasy ciśnieniowe. Co istotne, polipropylen charakteryzuje się niską przewodnością cieplną, co w połączeniu z dobrze dobranymi średnicami pozwala na utrzymanie stałej temperatury medium i redukcję strat energii. Staranne dopasowanie wszystkich komponentów to fundament długowieczności instalacji, zgodnej z założeniami projektowymi.
Jak prowadzić przewody zimnej wody PP-R ze spadkiem 3%?
Przy montażu instalacji wody zimnej kluczowe jest zachowanie przynajmniej 3-procentowego spadku w stronę punktu serwisowego lub odpływu. Dzięki temu układ samoczynnie oczyszcza się z osadów, a w razie konieczności wymiany armatury, można go bezproblemowo opróżnić.
Planując trasę przewodów, należy prowadzić je ponad rurami kanalizacyjnymi, mocując całość za pomocą systemowych uchwytów i wsporników w odstępach zalecanych przez producenta systemu PP-R. Odpowiedni spadek uzyskasz, ustawiając uchwyty pod właściwym kątem lub stosując dedykowane kształtki, takie jak:
- trójniki,
- kolanka.
Jeśli rury przechodzą przez podłogi lub stropy, koniecznie użyj tulei ochronnych, które zabezpieczą materiał przed groźnymi naprężeniami mechanicznymi. W miejscach wymagających regularnej kontroli warto zamontować mufki lub złącza gwintowane, co znacznie ułatwi ewentualne serwisowanie.
Pamiętaj też o izolacji cieplnej, jeśli temperatura wody przekroczy 30°C, oraz o zapewnieniu swobodnej kompensacji wydłużeń termicznych. Dbałość o te detale i łatwy dostęp do punktów pomiarowych to gwarancja sprawnego działania systemu przez długie lata.
Jak wykonywać zgrzewanie polifuzyjne rur PP-R?
Zgrzewanie polifuzyjne to kluczowa technika, pozwalająca trwale scalić rury i kształtki PP-R w jedną, w pełni szczelną strukturę. Aby osiągnąć taki efekt, musisz wyposażyć się w atestowaną zgrzewarkę z teflonowymi tulejami, ściśle dopasowanymi do średnicy używanych elementów.
Zanim jednak uruchomisz urządzenie, pamiętaj o przygotowaniu materiału:
- rurę należy przyciąć idealnie prostopadle,
- usunąć wszelkie zadziory,
- powierzchnie styku starannie oczyścić i odtłuścić.
Kolejnym krokiem, zgodnie z wytycznymi producenta, jest zaznaczenie na rurze głębokości, na jaką ma ona wejść w kształtkę – czy to mufkę, kolanko, czy trójnik. Tak przygotowane detale umieszcza się na rozgrzanych tulejach. Tu kluczowa jest precyzja czasowa, ściśle skorelowana z średnicą przewodu. Zbyt krótka ekspozycja na temperaturę zaowocuje nietrwałym połączeniem, podczas gdy nadgorliwość doprowadzi do przegrzania tworzywa, co skutkuje niebezpiecznym zwężeniem światła rury.
Po upływie zalecanego czasu, elementy należy błyskawicznie zdjąć z urządzenia i pewnym ruchem wcisnąć jeden w drugi, aż do wyznaczonej wcześniej linii. Pamiętaj, aby nie obracać kształtek względem siebie i utrzymać je w idealnej osi aż do momentu, gdy materiał całkowicie wystygnie. Pamiętaj też, że „poprawki” nie wchodzą w grę – jeśli popełnisz błąd, lepiej odciąć wadliwy fragment i zacząć od nowa.
Gdy zgrzewanie polifuzyjne jest niewykonalne, na przykład w ciasnych zakamarkach, warto sięgnąć po:
- złączki gwintowane,
- śrubunki,
- rozwiązania zaciskowe.
Co ważne, sięgaj po kleje do PP tylko wtedy, gdy wyraźnie zaleca to producent konkretnego systemu. Cały proces zamyka obowiązkowa próba ciśnieniowa przeprowadzona zgodnie z protokołem. To właśnie ona daje ostateczną pewność, że instalacja jest w pełni bezpieczna i gotowa do pracy.
Jak kompensować wydłużenia cieplne rur PP-R?
W instalacjach ciepłej wody i centralnego ogrzewania rury wykonane z PP-R mają naturalną tendencję do wydłużania się pod wpływem temperatury. Wynika to ze specyfiki polipropylenu, którego współczynnik rozszerzalności znacznie przewyższa parametry stali czy miedzi. Aby zapobiec naprężeniom grożącym odkształceniem konstrukcji lub rozszczelnieniem złączy, musimy wdrożyć odpowiednie metody kompensacji. Warto sięgnąć po rury stabilizowane, na przykład model CARBO OXY z wkładką z włókna węglowego, które:
- zapewniają znacznie wyższą sztywność,
- skutecznie ograniczają rozszerzalność termiczną w porównaniu do rozwiązań jednorodnych.
Kluczem do trwałego montażu jest przemyślane rozlokowanie punktów stałych oraz uchwytów przesuwnych, które pozwalają instalacji na swobodną pracę wzdłuż osi podczas zmian temperatury. Przy długich trasach przewodów nie obędzie się bez pętli kompensacyjnych w kształcie litery U lub dedykowanych kompensatorów ramieniowych, które skutecznie przejmują siły naprężające. Pamiętajmy również o tulejach ochronnych wszędzie tam, gdzie rury przebijają ściany lub stropy. Zapewniają one niezbędny luz montażowy i chronią otulinę przed uszkodzeniem.
W systemach o wysokich parametrach pracy elastyczność jest priorytetem. Projekt musi zawsze uwzględniać różnice temperatur roboczych, a dla każdego dłuższego odcinka warto wyliczyć teoretyczny przyrost długości, kierując się wytycznymi producenta. Nie zapominajmy o solidnej izolacji termicznej – nie tylko ogranicza ona straty energii, ale także stabilizuje rozkład temperatury na ściance rury, czyniąc pracę całego układu bardziej przewidywalną.
Kompletna dokumentacja powykonawcza, precyzyjnie wskazująca lokalizację punktów kompensacyjnych, to ogromne ułatwienie przy serwisowaniu instalacji. Stosując te zasady, skutecznie unikniemy zmęczenia materiału, gwarantując niezawodność i długowieczność systemu przez lata.

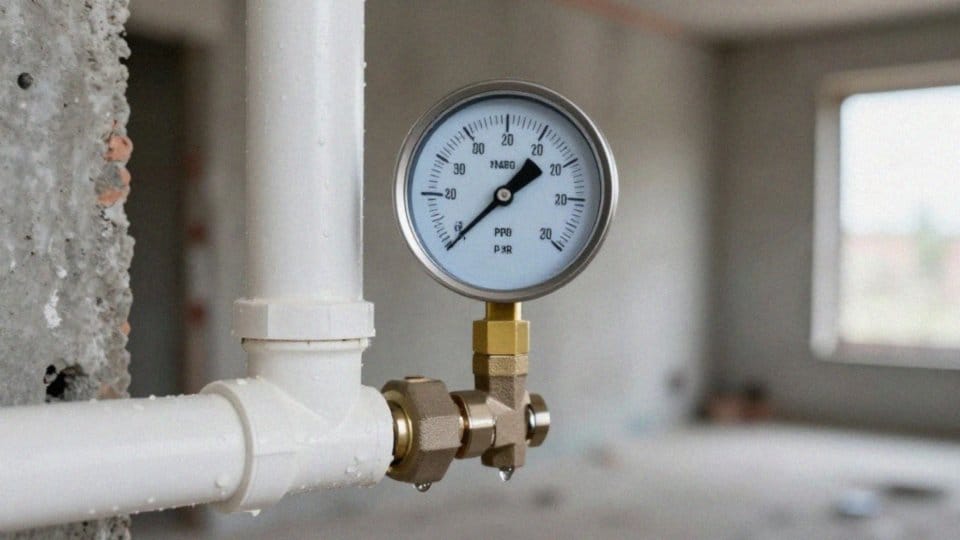

Jak przeprowadzać próby ciśnieniowe instalacji PP-R?
Próby ciśnieniowe to absolutnie kluczowy moment przy odbiorze instalacji wykonanej z polipropylenu (PP-R). Chodzi przede wszystkim o sprawdzenie, czy wszystkie zgrzewy są szczelne i wystarczająco wytrzymałe. Do tego zadania fachowiec wykorzystuje pompy ręczne lub elektryczne, wyposażone w precyzyjny manometr.
Zanim jednak instalator zacznie pompować, musi pamiętać o:
- zabezpieczeniu armatury odcinającej,
- dokładnym wypłukaniu przewodów, aby pozbyć się wszelkich zanieczyszczeń.
Cała procedura startuje od napełnienia systemu wodą i skrupulatnego odpowietrzenia każdego punktu czerpalnego. Dopiero gdy w rurach nie ma już powietrza, można stopniowo zwiększać ciśnienie aż do poziomu próbnego, który zazwyczaj stanowi półtora krotność ciśnienia projektowego, zależnie od klasy rur – PN 10, 16 czy 20.
Po uzyskaniu pożądanych parametrów instalację pozostawia się w spokoju na około 30-60 minut, bacznie obserwując wskazówkę manometru. Jeśli ciśnienie zacznie spadać bardziej, niż dopuszczają normy, to wyraźny sygnał, że gdzieś w układzie pojawił się wyciek lub zawiódł któryś ze zgrzewów. W takiej sytuacji nie ma wyjścia – trzeba przejrzeć każdy odcinek, wyciąć nieszczelny fragment i ponownie go zgrzać lub użyć śrubunków.
Udana próba kończy się zawsze spisaniem protokołu. To najważniejszy dokument w dokumentacji powykonawczej, który wraz z deklaracją zgodności stanowi gwarancję, że instalacja jest bezpieczna i gotowa do codziennego użytku.
