DN20: co to oznacza i jak określa średnicę nominalną?
Skrót DN wywodzi się z francuskiego określenia diamètre nominal i stanowi globalny standard klasyfikujący rury, złączki oraz elementy armatury. Cyfra 20 w oznaczeniu DN20 określa przybliżoną średnicę wewnętrzną przewodu wyrażoną w milimetrach, pełniąc funkcję identyfikacyjną, a nie precyzyjnego wymiaru technicznego. W praktyce standard ten oznacza rurę o przekroju 3/4 cala.
Warto pamiętać, że rzeczywiste wymiary zewnętrzne i wewnętrzne mogą się różnić w zależności od:
- rodzaju materiału,
- grubości ścianki,
- przyjętej technologii produkcji.
Projektanci instalacji opierają się na ujednoliconych tabelach średnic, które gwarantują szczelność układu oraz odpowiednie parametry przepływu. System ten jest niezwykle praktyczny, ponieważ pozwala łączyć komponenty od różnych producentów pod warunkiem zachowania spójności oznaczeń. Dzięki klasyfikacji DN dobór gwintów oraz złączek staje się znacznie łatwiejszy, co zapewnia sprawne projektowanie nawet najbardziej złożonych sieci przesyłowych.
Która norma definiuje oznaczenie DN?
Kluczowym dokumentem porządkującym kwestie średnic nominalnych jest norma EN ISO 6708, która wyznacza standardy posługiwania się oznaczeniem DN w instalacjach rurowych. Ten uniwersalny kod, będący bezwymiarową liczbą, pełni rolę przybliżonego wskaźnika średnicy wewnętrznej i stanowi fundament spójności w międzynarodowym handlu technicznym. Dzięki takiemu podejściu możliwe stało się sprawne łączenie komponentów pochodzących od różnych producentów.
Szczegółowe wymogi zawarte w specyfikacjach DIN, EN oraz ISO precyzyjnie przypisują konkretne parametry fizyczne do poszczególnych klas DN. W sytuacjach, gdy operujemy w jednostkach imperialnych, branża często sięga po amerykańskie standardy ASTM.
Stosowanie tych wytycznych na etapie projektowania gwarantuje pełną kompatybilność rur, kształtek i armatury, co okazuje się nieocenione w instalacjach hydraulicznych, grzewczych czy wymagających systemach przemysłowych. Ujednolicone tabele średnic nie tylko skutecznie eliminują ryzyko błędów montażowych, ale także znacznie upraszczają dobór akcesoriów w ramach metrycznego systemu pomiarowego.

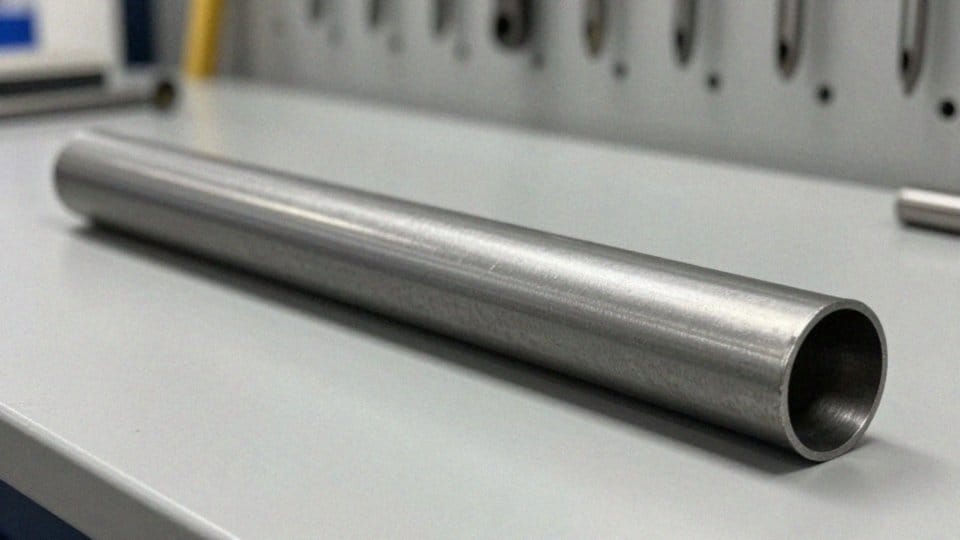

Jaka jest średnica zewnętrzna DN20?

Zewnętrzna średnica rury typu DN20 wynosi dokładnie 26,9 mm. W specyfikacjach technicznych i tabelach wymiarowych elementów stalowych często spotkasz się z oznaczeniem d25DN20. Co ważne, parametr ten, określany powszechnie jako OD (Outside Diameter), jest wartością stałą, na którą nie wpływa grubość ścianki.
Zrozumienie tego wymiaru ma kluczowe znaczenie przy projektowaniu instalacji, szczególnie gdy planujesz:
- spawanie,
- zgrzewanie,
- łączenie rur za pomocą złączy.
Dobierając komponenty, pamiętaj o uwzględnieniu tolerancji wymiarowych, które różnią się w zależności od rodzaju materiału – czy to stal, aluminium, PVC czy nowoczesne kompozyty. Zawsze warto zweryfikować te dane w tabeli średnic, aby mieć pewność, że wszystkie elementy systemu będą do siebie idealnie pasować.
Jaka jest średnica wewnętrzna DN20?
Warto pamiętać, że rzeczywista średnica wewnętrzna rury oznaczonej jako DN20 nie jest wartością stałą. Wynik ten bezpośrednio zależy od wybranego materiału oraz grubości ścianek. Przykładowo, w przypadku rury stalowej o średnicy zewnętrznej 26,9 mm i ściance 2,6 mm, światło przewodu wynosi około 21,7 mm. Gdy jednak zdecydujemy się na cieńsze ścianki, na poziomie 1,5 mm, przestrzeń wewnątrz wzrośnie do około 22 mm.
Inaczej sytuacja wygląda w systemach z tworzyw sztucznych, gdzie oznaczenie DN często odnosi się bezpośrednio do przybliżonego wymiaru wewnętrznego. Zawsze najlepiej zaglądać do specyfikacji producenta, ponieważ to właśnie rzeczywisty wymiar ID jest kluczowy dla precyzyjnych obliczeń inżynierskich. Ma on bezpośrednie przełożenie na:
- wydajność przepływu medium,
- ewentualne spadki ciśnienia w instalacji,
- dobór odpowiedniej pompy i armatury.
Ponadto relacja między średnicą zewnętrzną a wewnętrzną decyduje o wytrzymałości mechanicznej oraz dopuszczalnym ciśnieniu roboczym rurociągu. Dlatego przy projektowaniu profesjonalnych systemów grzewczych czy wodociągowych, weryfikacja dokumentacji technicznej dla konkretnego typu rury to absolutna podstawa.
Jak przeliczyć średnicę nominalną na cale?
Przeliczanie średnicy nominalnej (DN) na cale nie polega na zwykłym dzieleniu. System ten opiera się na zestandaryzowanych tabelach, gdzie oznaczenie DN w metryce sugeruje przybliżoną średnicę wewnętrzną, podczas gdy jednostki imperialne wywodzą się z tradycyjnych wymiarów gwintów. Najczęściej stosowane odpowiedniki wyglądają następująco:
- DN15 to 1/2 cala,
- DN20 odpowiada 3/4 cala,
- DN25 oznacza 1 cal,
- DN50 to w przybliżeniu 2 cale.
Pamiętaj, że czysta matematyczna konwersja, gdzie jeden cal to 25,4 mm, rzadko wystarcza. Aby zapewnić pełną kompatybilność armatury, musisz porównać rzeczywistą średnicę zewnętrzną rury z wytycznymi producenta. Jeśli projektujesz instalację mieszaną, zawsze sprawdzaj dokumentację techniczną. Dzięki temu unikniesz błędów montażowych, które mogłyby prowadzić do nieszczelności w systemie przesyłowym, oraz zyskasz pewność, że wszystkie złączki będą do siebie idealnie pasować.

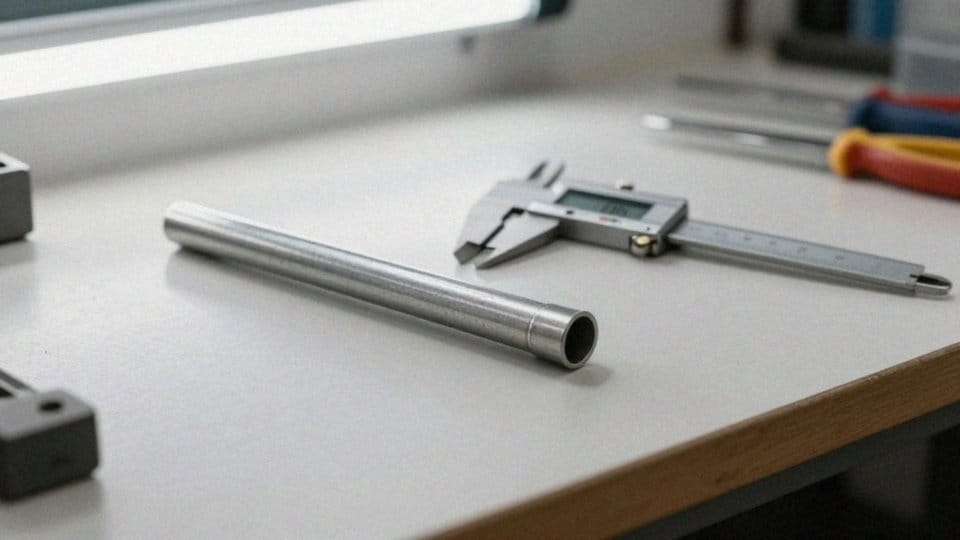

Jak zmierzyć rurę suwmiarką, aby sprawdzić DN?

Zanim przyłożysz suwmiarkę do rury, dokładnie oczyść ją z osadów oraz zgorzeliny, aby wynik był wiarygodny. Pomiar średnicy zewnętrznej (OD) warto wykonać w przynajmniej trzech miejscach na obwodzie, co pozwoli wyeliminować przekłamania wynikające z ewentualnych odkształceń materiału.
Wyciągniętą z tych prób średnią wartość zestaw z tabelą średnic dla konkretnego typu rury – to najprostsza droga do poprawnego określenia średnicy nominalnej (DN). Jeśli potrzebujesz poznać średnicę wewnętrzną (ID), możesz sięgnąć po suwmiarkę wewnętrzną albo po prostu wykonać obliczenie według wzoru:
ID = OD – 2×t. W tym równaniu zmienna „t” oznacza grubość ścianki, którą najlepiej sprawdzić mikrometrem lub samą suwmiarką. Dokładność w tym miejscu jest niezwykle istotna, gdyż precyzyjne przygotowanie rur pod zgrzewanie, klejenie czy spawanie bezpośrednio przekłada się na szczelność całej instalacji.
Pamiętaj, że rzeczywisty wymiar często nieco odbiega od wartości nominalnej. Dlatego w codziennej pracy montażowej lepiej kierować się realnym pomiarem zewnętrznym niż teoretycznymi oznaczeniami. Rzetelna weryfikacja parametrów na wczesnym etapie to najlepsza inwestycja – dzięki niej unikniesz problemów z osiowością połączeń i unikniesz pomyłek przy dobieraniu kształtek.
Jak grubość ścianki wpływa na dopuszczalne ciśnienie?
Wytrzymałość rury na ciśnienie wewnętrzne bezpośrednio wynika z parametru SDR (Standard Dimension Ratio), który wyznacza relację między średnicą zewnętrzną a grubością ścianki. Zasada jest prosta: im niższa wartość tego wskaźnika, tym masywniejsza konstrukcja, co przekłada się na możliwość pracy pod wyższym obciążeniem.
Wybór konkretnych parametrów zawsze zależy od tworzywa – czy mamy do czynienia ze stalą, aluminium, PVC czy nowoczesnymi kompozytami. W przypadku systemów z polietylenu lub PVC pogrubienie ścianki drastycznie podnosi klasę ciśnieniową. Przykładowo, profil o grubości 2,6 mm wykazuje znacznie wyższą odporność na odkształcenia niż jego węższe odpowiedniki.
Projektując instalację, trzeba wyjść poza samą geometrię rury i wziąć pod uwagę:
- temperaturę medium,
- agresywność chemiczną przesyłanych substancji,
- technikę montażu, taką jak zgrzewanie, spawanie czy klejenie.
Zignorowanie tych kwestii i zastosowanie zbyt cienkich rur niemal zawsze kończy się awariami, uciążliwym hałasem lub niepożądanymi spadkami ciśnienia. Dlatego kluczowe jest korzystanie ze sprawdzonych tabel technicznych i zaleceń producenta, przy zachowaniu odpowiednich tolerancji wymiarowych. Solidny zapas bezpieczeństwa to najlepsza polisa chroniąca przed zmęczeniem materiału, naturalnym procesem starzenia się tworzyw oraz gwałtownymi uderzeniami hydraulicznymi, gwarantująca niezawodną pracę instalacji przez długie lata.
