Czym jest kalkulator doboru średnic rur?
Kalkulator doboru średnic rur to nieocenione wsparcie w codziennej pracy inżynierów zajmujących się hydrauliką. Pozwala on w mgnieniu oka wyznaczyć minimalny przekrój wewnętrzny przewodu, prognozować spadki ciśnienia oraz precyzyjnie szacować opory liniowe. Zaawansowane narzędzia bazują na złożonych modelach matematycznych, w tym na klasycznym wzorze Colebrooka-White’a, co gwarantuje wysoką wiarygodność wyników.
Obecnie dostęp do tego typu rozwiązań jest niezwykle szeroki – od praktycznych aplikacji przeglądarkowych, przez dedykowane oprogramowanie inżynierskie, aż po moduły wbudowane w środowiska CAD/CAE. Pozwala to na dogłębną analizę każdego segmentu instalacji. Co więcej, nowoczesne systemy odciążają projektantów, automatycznie generując kompletne zestawienia materiałowe i czytelne raporty techniczne.
Warto wspomnieć o specjalistycznych funkcjonalnościach, takich jak moduły dla rur grawitacyjnych GRP, które w pełni odpowiadają rygorystycznym wytycznym normy ATV127. Wdrożenie profesjonalnego oprogramowania do doboru średnic znacząco przyspiesza proces projektowy i minimalizuje ryzyko pomyłek przy ustalaniu wielkości DN. Dzięki takiemu wsparciu specjaliści zyskują pewność co do optymalnej wydajności całego układu, dbając o właściwe parametry przepływu oraz poprawność spadków.
Do czego służy kalkulator doboru średnic rur?
To zaawansowane narzędzie znacząco ułatwia optymalizację projektów instalacyjnych, precyzyjnie określając parametry przepływu i maksymalną przepustowość. Dzięki możliwości dokładnego wyliczania spadków ciśnienia oraz strat liniowych, staje się niezastąpionym wsparciem przy tworzeniu:
- systemów zaopatrzenia w wodę,
- kanalizacji,
- instalacji przeciwpożarowych.
Oprogramowanie sprawdza się również w projektowaniu:
- odwodnień,
- systemów rozsączających,
- obiegów ciepłej wody użytkowej.
Inżynierowie chętnie korzystają z niego do weryfikacji prędkości cieczy, co gwarantuje pełną zgodność z obowiązującymi normami i pozwala skutecznie wyeliminować ryzyko wystąpienia kawitacji czy uciążliwego hałasu. Kluczowym atutem jest tu realna redukcja kosztów poprzez unikanie przewymiarowania rur. System nie tylko automatyzuje proces tworzenia dokumentacji technicznej i formularzy statycznych, ale także dostarcza komplet danych wymaganych do przeprowadzenia audytów energetycznych. Zintegrowane bazy parametrów pozwalają użytkownikom błyskawicznie wyłapywać błędy, które mogłyby negatywnie wpłynąć na jakość uzdatniania wody czy sprawność ogrzewania. Całość procesu wieńczy generowanie precyzyjnych zestawień materiałowych, co znacząco usprawnia każdy etap prac projektowych.
Jakich parametrów wymaga kalkulator doboru średnic rur?
| Parametr | Opis / Znaczenie |
|---|---|
| Wydajność | Ilość przepływającego medium |
| Długość efektywna | Całkowita długość rurociągu |
| Spadek ciśnienia | Dopuszczalna utrata ciśnienia w systemie |
| Ciśnienie sprężarki | Ciśnienie generowane przez sprężarkę |
Punktem wyjścia do każdych obliczeń jest precyzyjne określenie wydajności, wyrażonej poprzez przepływ masowy lub objętościowy medium. Aby wynik był miarodajny, musisz znać:
- całkowitą długość instalacji,
- przewidywany spadek ciśnienia.
W przypadku układów sprężonego powietrza kluczowe staje się uwzględnienie:
- parametrów pracy kompresora,
- wskaźnika FAD, który dokładnie definiuje wydajność urządzenia,
- maksymalnej prędkości przepływu.
Jest to parametr krytyczny, ponieważ zbyt szybki ruch medium zwiększa ryzyko uciążliwego hałasu oraz stopniowej erozji wewnętrznych ścianek rur. Do poprawnej analizy niezbędne są również dane fizykochemiczne, takie jak:
- gęstość,
- lepkość,
- temperatura robocza substancji.
Warto też pamiętać o chropowatości materiału – dla standardowych przewodów przyjmuje się zazwyczaj wartości w przedziale od 0,05 do 0,15 mm. Specyficzne wymagania pojawiają się przy instalacjach grawitacyjnych, gdzie istotną rolę odgrywa:
- kąt nachylenia rurociągu,
- stopień jego napełnienia.
Z kolei przy zaawansowanych obliczeniach wytrzymałościowych, wzorowanych na normach typu ATV127, musimy wziąć pod uwagę:
- otoczenie rury,
- rodzaj gruntu,
- głębokość jej posadowienia,
- szerokość wykopu.
Każdy z tych czynników bezpośrednio wpływa na bezpieczeństwo i trwałość projektowanej sieci.
Na czym opiera się dobór średnicy rury?
Dobór średnicy rurociągu zaczyna się od wykorzystania równania ciągłości przepływu, które wskazuje wymaganą średnicę wewnętrzną dla konkretnego strumienia medium. Projektant musi przy tym wyważyć dopuszczalne prędkości z oporami hydraulicznymi. W celu uzyskania wysokiej precyzji w określaniu współczynnika tarcia sięgamy po wzór Colebrooka-White’a, co pozwala rzetelnie oszacować straty liniowe wyrażone w paskalach na metr. Nie bez znaczenia pozostaje efektywna długość instalacji. Nie ograniczamy się tutaj jedynie do prostych odcinków – bierzemy pod uwagę także opory miejscowe wynikające z:
- obecności armatury,
- przewężeń,
- elementów kompensacyjnych.
Ramy techniczne dla użytych materiałów wyznaczają odpowiednie normy, takie jak PN-92/B-01706 czy wytyczne ATV127. Pamiętajmy, że kluczowe parametry pracy systemu zależą od chropowatości ścianek oraz odporności chemicznej zastosowanego tworzywa. Inżynierowie każdorazowo analizują też gęstość i lepkość kinematyczną płynu, które zmieniają się pod wpływem temperatury roboczej. W praktyce zawodowej ważne jest uwzględnienie odpowiedniego naddatku, co zapobiega niepotrzebnemu przewymiarowaniu instalacji i generowaniu zbędnych kosztów inwestycyjnych. Dzięki wykorzystaniu zaawansowanych narzędzi obliczeniowych sprawdzamy każdy odcinek z osobna, dopasowując go do standardowych średnic nominalnych DN, aby zapewnić jak najwyższą sprawność układu.

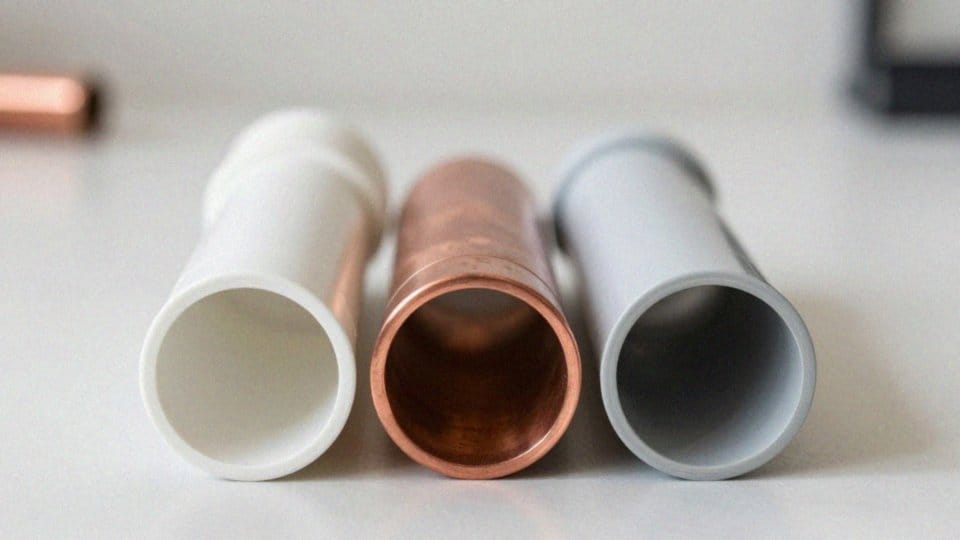

Jakie materiały rur wpływają na dobór średnicy?

Wybór odpowiedniego materiału rur jest fundamentem dla określenia współczynnika chropowatości bezwzględnej k, który bezpośrednio przekłada się na opory hydrauliczne wyznaczane wzorem Colebrooka-White’a. Gładkie tworzywa sztuczne, w tym systemy PEX, PP czy przewody wielowarstwowe, wyróżniają się niską chropowatością rzędu 0,05–0,15 mm. Ta cecha pozwala projektantom sięgać po mniejsze średnice przy zachowaniu akceptowalnych strat ciśnienia, co nie zawsze jest możliwe w przypadku instalacji miedzianych lub stalowych, gdzie parametry powierzchni wymagają stosowania odpowiednich współczynników korekcyjnych.
Odporność chemiczna tworzyw determinuje przydatność rurociągu do transportu agresywnych mediów czy ścieków, co niekiedy zawęża wybór dostępnych średnic DN oferowanych przez producentów. Z kolei trwałość rur zewnętrznych zależy ściśle od grubości ścianki, która zmniejsza światło przepływu, dlatego w takich projektach niezbędne są zaawansowane analizy statyczno-wytrzymałościowe zgodne z normą ATV127, uwzględniające zewnętrzne obciążenia gruntu.
W instalacjach wewnętrznych kluczową rolę odgrywa przewodność cieplna, mająca bezpośredni wpływ na straty energii w układach cyrkulacji ciepłej wody użytkowej. Co więcej, właściwości mechaniczne materiałów rzutują na metody łączenia elementów oraz sposób projektowania kompensacji wydłużeń termicznych. Wszystkie te czynniki – od ograniczeń montażowych nowoczesnych polimerów po specyfikę systemów GRP – muszą zostać wzięte pod uwagę przez inżyniera, aby finalny dobór średnicy nominalnej był optymalny pod kątem techniczno-ekonomicznym.
Jak interpretować wyniki: spadek i przepływ?

Interpretacja wyników opiera się na zestawieniu wyliczonego przepływu z maksymalną przepustowością dla konkretnej średnicy nominalnej. Kluczowe jest, aby prędkość wody w przewodzie pozostawała w założonych granicach, co pozwala wyeliminować problemy eksploatacyjne. Zbyt szybki przepływ nie tylko potęguje hałas i straty ciśnienia, ale może również prowadzić do przyspieszonej erozji materiału. Z kolei zbyt wolny ruch cieczy w kanalizacji zwiększa ryzyko zalegania nieczystości.
Weryfikacja efektywności energetycznej układu odbywa się poprzez analizę oporów liniowych wyrażonych w Pa/m. Jeśli obliczone straty przewyższają możliwości pompy czy sprężarki, niezbędne staje się zwiększenie średnicy rur. Przy takich wyliczeniach należy uwzględnić efektywną długość instalacji, sumując opory liniowe oraz te wynikające z kształtek i armatury.
W układach grzewczych trzeba zwrócić szczególną uwagę na wpływ spadków ciśnienia na stabilność temperatury oraz finalną moc cieplną systemu. Podejmując ostateczną decyzję projektową, warto wziąć pod uwagę nie tylko tolerancje techniczne, ale także ekonomiczne aspekty wyboru, pamiętając o tym, że zmiana temperatury wpływa na fizyczne właściwości medium.
Jakie skutki ma zbyt mała lub przewymiarowana rura?
| Problem | Skutek |
|---|---|
| Zbyt mała średnica | Niedostateczne ciśnienie na najdalszych punktach czerpalnych |
| Przewymiarowanie instalacji | Wyższe koszty materiałowe |
| Błędy przy doborze średnic | Problemy z ciśnieniem i przepływem |
Wybór zbyt wąskich rur to prosta droga do kłopotów z ciśnieniem, szczególnie w punktach poboru wody położonych najdalej od źródła. Skutkuje to znacznymi stratami w całym systemie, a przekroczenie dopuszczalnej prędkości przepływu nie tylko generuje irytujący hałas, ale również przyspiesza erozję ścianek i niesie ze sobą ryzyko groźnej kawitacji. W sieciach kanalizacyjnych błąd ten często skutkuje niedostatecznym napełnieniem, co sprzyja odkładaniu się osadów i prowadzi do uciążliwych zatorów.
Zupełnie inaczej wygląda kwestia przewymiarowania instalacji. Choć może wydawać się bezpiecznym rozwiązaniem, w rzeczywistości jedynie niepotrzebnie podnosi koszty materiałów i samej robocizny. Co gorsza, w układach grzewczych zbyt duże średnice drastycznie zwiększają straty ciepła, pogarszając efektywność energetyczną całego obiektu. Z kolei w instalacjach cyrkulacji ciepłej wody użytkowej, nadmiarowe przekroje utrudniają precyzyjną regulację hydrauliczną, prowadząc do destabilizacji przepływu.
Nietrafiony dobór średnicy DN to nie tylko błąd projektowy, ale często finansowa pułapka, wymuszająca w przyszłości kosztowną wymianę komponentów lub montaż dodatkowego osprzętu, jak pompy wspomagające czy zbiorniki wyrównawcze. Dlatego warto sięgnąć po kalkulator średnic, który pozwala zoptymalizować cały układ. Dzięki takiemu podejściu eliminujemy ryzyko awarii i zyskujemy pewność, że sieć będzie pracować bezpiecznie oraz wydajnie, w pełnej zgodności z zakładanymi parametrami przepływu.
