Kalkulator przepływu: co to jest i co oblicza?
Kalkulator przepływu stanowi nieocenione wsparcie dla inżynierów, znacząco usprawniając proces projektowania i diagnostyki sieci rurowych. Zamiast żmudnych obliczeń ręcznych, narzędzie wykorzystuje zaawansowane algorytmy do automatycznego wyznaczania parametrów wody czy innych mediów. Wystarczy wprowadzić dane wejściowe, takie jak:
- średnica rury,
- ciśnienie pompy,
- lepkość cieczy,
- wysokość słupa wody,
- aby uzyskać precyzyjne wyniki.
System błyskawicznie przelicza prędkość przepływu oraz jego natężenie – zarówno masowe, jak i objętościowe. Co istotne, oprogramowanie szacuje również spadki ciśnienia na poszczególnych odcinkach, co okazuje się kluczowe przy optymalizacji doboru armatury poprzez wyznaczanie współczynnika Kv. W odniesieniu do instalacji z tworzyw sztucznych, analiza zostaje rozszerzona o parametry takie jak SDR czy chropowatość wewnętrznych ścianek. Fundamentem działania kalkulatora są sprawdzone modele matematyczne, w tym równanie ciągłości, wzór Darcy’ego-Weisbacha dla układów ciśnieniowych oraz zależność Hazena-Williamsa, stosowana przy przepływach grawitacyjnych. Narzędzie przydaje się nie tylko na etapie tworzenia nowych projektów, ale także w bieżącej eksploatacji. Dzięki weryfikacji hydraulicznej z założeniami technicznymi i normami bezpieczeństwa, zyskujesz pewność, że każda instalacja pracuje wydajnie i bezawaryjnie.
Do jakich instalacji nadaje się kalkulator przepływu?
Kalkulator przepływu stanowi nieodzowny element pracy inżynierów zajmujących się systemami wodociągowymi i kanalizacyjnymi, gdzie dokładne wyliczenie wydajności decyduje o sukcesie całej inwestycji. Narzędzie to sprawdza się również w projektowaniu rozbudowanych sieci nawadniających, pozwalając na precyzyjny dobór parametrów rur irygacyjnych.
Branża budowlana wykorzystuje je natomiast do:
- optymalizacji instalacji grzewczych,
- nowoczesnych systemów chłodniczych.
Program wspiera zarówno układy zasilane pompami, jak i instalacje grawitacyjne, w których za ruch medium odpowiada różnica wysokości. W tym drugim przypadku inżynierowie chętnie sięgają po sprawdzone równanie Hazena-Williamsa. Wykorzystując kalkulator, specjaliści mogą łatwiej dopasować odpowiednie rury, w tym popularne obecnie rozwiązania z tworzyw sztucznych, oraz precyzyjnie wyznaczyć maksymalną długość rurociągu w odniesieniu do panujących oporów hydraulicznych.
W wymagających układach przemysłowych dokładność tych obliczeń bezpośrednio przekłada się na bezpieczeństwo i ogólną wydajność technologiczną. Dzięki wszechstronności tego rozwiązania inżynierowie mogą też sprawniej dobierać przepływomierze i monitorować zużycie wody w najbardziej skomplikowanych warunkach eksploatacyjnych.
Jakie dane wprowadzić do kalkulatora przepływu?
| Parametr | Opis | Wpływ na obliczenia |
|---|---|---|
| Ilość przepływającej wody | Wprowadzana w odpowiednich jednostkach | Podstawa do obliczeń przepływu |
| Długość rurociągu | Długość odcinka rury | Istotna dla obliczeń przepływu |
| Średnica rurociągu | Wymagana do obliczeń | Wpływa na przepływ wody |
| Ciśnienie pompy | Wartość ciśnienia generowanego przez pompę | Uwzględniane w obliczeniach przepływu |
| Materiał rurociągu | Rodzaj materiału, z którego wykonano rury | Wpływa na obliczanie przepływu wody |
| Podnoszenie | Wysokość, na jaką woda jest podnoszona | Ma wpływ na obliczanie przepływu wody |

Aby otrzymać rzetelne wyniki obliczeń, musisz zacząć od zdefiniowania kluczowych parametrów technicznych Twojej instalacji. Punktem wyjścia jest określenie natężenia przepływu (Q) w jednostce czasu. Nie zapomnij również o:
- dokładnej długości oraz średnicy przewodu,
- rodzaju materiału rur,
- grubości ścianki lub parametrze SDR, jeśli korzystasz z tworzyw sztucznych,
- właściwościach fizycznych medium, w tym gęstości oraz temperaturze,
- lepkości wody, przy bardziej zaawansowanych projektach.
Aby skutecznie zweryfikować parametry układu, musisz wskazać ciśnienie wlotowe (lub charakterystykę pompy) oraz spodziewane przeciwciśnienie. Nie bagatelizuj geometrii całego systemu. Uwzględnij różnice wysokości, czyli tzw. podnoszenie, oraz ewentualne nachylenie instalacji. Wybór typu systemu, na przykład grawitacyjnego lub ciśnieniowego, pozwoli algorytmowi dobrać optymalny model matematyczny. Na koniec, jeśli planujesz dobór armatury i chcesz precyzyjnie wyznaczyć współczynnik Kv, pamiętaj o wprowadzeniu informacji o spadku ciśnienia w wybranym punkcie sieci.

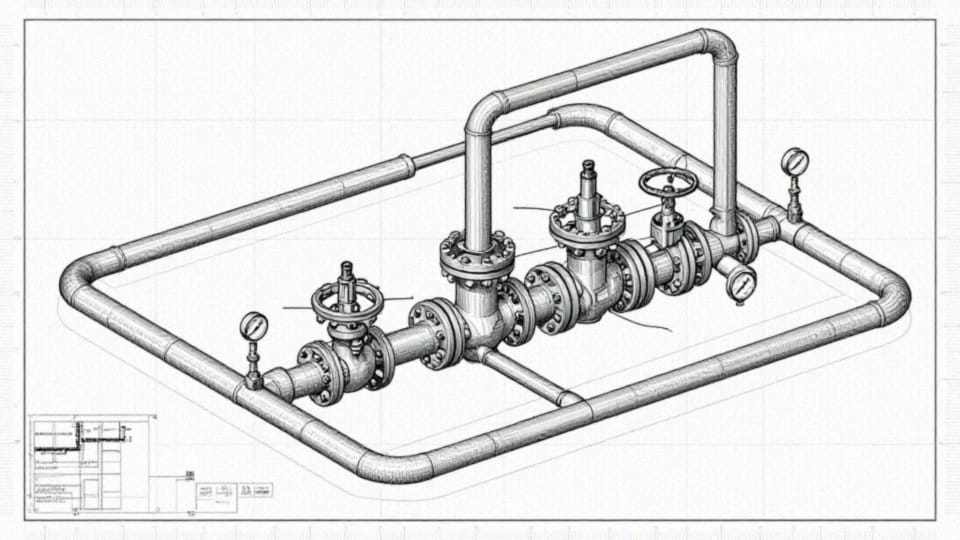

Kiedy stosować Darcy-Weisbach, a kiedy Hazen-Williams?

Decyzja o wyborze jednej z tych metod zależy przede wszystkim od specyfiki układu oraz oczekiwanej precyzji obliczeń. Równanie Darcy’ego-Weisbacha stanowi wszechstronny model w mechanice płynów, który precyzyjnie uwzględnia:
- lepkość cieczy,
- temperaturę 20 stopni,
- opory wynikające z tarcia o ścianki rurociągu.
Ze względu na swoją dokładność, rozwiązanie to dominuje w zaawansowanych instalacjach przemysłowych i systemach ciśnieniowych, gdzie rzetelna analiza chropowatości materiału jest niezbędna dla poprawnej oceny stanu infrastruktury. Z kolei model Hazen-Williams opiera się na uproszczonych założeniach empirycznych. Jest on dedykowany głównie do systemów z czystą wodą, a jego zastosowanie ogranicza się przeważnie do instalacji grawitacyjnych, w których wystarczające są szybkie szacunki inżynierskie. W przeciwieństwie do bardziej złożonego modelu Darcy’ego-Weisbacha, metoda ta pomija wpływ lepkości oraz wahania temperatury, co wyklucza ją z użycia przy mediach innych niż woda. Profesjonalne kalkulatory przepływu często automatyzują proces wyboru algorytmu, dopasowując go do rodzaju instalacji, co gwarantuje wiarygodność wyników na każdym etapie projektowania. Ostatecznie, świadomy dobór odpowiedniej metody jest kluczowym krokiem do uzyskania rzetelnych obliczeń hydraulicznych.
Jak kalkulator liczy prędkość i natężenie?
Fundamentem pracy kalkulatora jest równanie ciągłości strumienia, zapisywane jako Q = v * S. W tej zależności Q reprezentuje objętościowe natężenie przepływu, v odpowiada za prędkość, a S wyznacza pole przekroju poprzecznego rury, które obliczamy ze wzoru S = π * D^2 / 4, biorąc pod uwagę średnicę wewnętrzną D.
Gdy potrzebujemy wyznaczyć masowe natężenie przepływu, narzędzie sięga po zmodyfikowaną formułę ṁ = ρ * S * v, w której uwzględniono gęstość cieczy. Wystarczy podać średnicę oraz wartość natężenia, by system błyskawicznie przeliczył prędkość liniową na metry na sekundę.
W przypadku bardziej zaawansowanych obliczeń algorytm integruje równanie ciągłości z modelami strat ciśnienia Darcy-Weisbacha lub Hazena-Williamsa. Pozwala to na wyznaczenie rzeczywistych spadków ciśnienia wzdłuż całego rurociągu.
Narzędzie pełni również funkcję weryfikacyjną, sprawdzając, czy prędkość płynu mieści się w granicach bezpiecznych dla osprzętu, takiego jak przepływomierze. Dbałość o te parametry jest kluczowa dla żywotności instalacji. Zbyt szybki przepływ nie tylko zwiększa straty ciśnienia, ale również drastycznie przyspiesza erozję materiałów. Z drugiej strony, zbyt wolny ruch cieczy sprzyja gromadzeniu się osadów.
Dzięki precyzyjnemu doborowi parametrów, kalkulator pozwala zoptymalizować pracę układu tak, aby w pełni odpowiadał założeniom projektowym.
Jak obliczyć straty ciśnienia w rurze?
Aby obliczyć całkowity spadek ciśnienia, musimy zsumować opory liniowe, wynikające z tarcia medium o ściany rur, oraz straty miejscowe powodowane przez armaturę, kolana czy zawory. W standardowych wyliczeniach wykorzystujemy równanie Darcy’ego-Weisbacha, w którym kluczową rolę odgrywa współczynnik tarcia. Jego wartość zależy od chropowatości ścianek oraz liczby Reynoldsa, definiującej naturę przepływu. Geometria instalacji, czyli długość przewodów i ich średnica, ma tu fundamentalne znaczenie.
Ponieważ prędkość przepływu występuje w równaniu w kwadracie, nawet drobne jej podniesienie skutkuje wyraźnym wzrostem oporów. Z kolei straty miejscowe wyliczamy, uwzględniając wpływ takich elementów jak:
- trójniki,
- zwężki,
- zawory.
Inżynierowie przypisują tym elementom odpowiednie współczynniki lub długości ekwiwalentne. W przypadku zaworów kluczowy staje się współczynnik Kv, pozwalający precyzyjnie określić spadek ciśnienia dla danego natężenia przepływu. Dla systemów grawitacyjnych często wystarcza prostsze równanie Hazena-Williamsa, które eliminuje potrzebę żmudnego wyznaczania współczynnika tarcia.
Obecnie proces ten znacznie przyspieszają cyfrowe kalkulatory, ułatwiając sprawdzanie przeciwciśnienia w sieciach przemysłowych czy systemach nawadniania. Dzięki takiemu podejściu unikamy kosztownego przewymiarowania pomp i dbamy o to, by ciśnienie w instalacji zawsze mieściło się w optymalnym zakresie.
Jak dobrać średnicę i materiał rurociągu?
Właściwy dobór rur to złożone zadanie, w którym trzeba wyważyć kilka kluczowych aspektów. Fundamentem jest dopasowanie natężenia przepływu do dopuszczalnych prędkości cieczy, które w standardowych wodociągach powinny oscylować w przedziale od 0,5 do 2,0 m/s. Wyjście poza ten zakres jest ryzykowne: zbyt szybki przepływ generuje niepotrzebne opory i sprzyja kawitacji, natomiast zbyt wolny stwarza idealne warunki do odkładania się osadów.
Projektowanie instalacji zazwyczaj rozpoczynamy od ustalenia:
- średnicy nominalnej,
- akceptowalnego spadku ciśnienia na całej trasie.
Warto pamiętać, że rodzaj materiału ma bezpośrednie przełożenie na straty hydrauliczne. Tworzywa sztuczne charakteryzują się znacznie mniejszą chropowatością niż stal, co pozwala na zastosowanie węższych przekrojów bez utraty wydajności. Istotnym wskaźnikiem jest tu parametr SDR, który określa stosunek średnicy zewnętrznej do grubości ścianki – wyższa wartość oznacza cieńszy materiał, co wymaga uważnego podejścia do wytrzymałości ciśnieniowej układu.
Przy finalnym wyborze musimy uwzględnić nie tylko:
- maksymalne ciśnienie robocze,
- różnice wysokości terenu,
- specyfikę medium,
- odporność rur na warunki zewnętrzne.
Dziś pracę inżynierską skutecznie wspierają kalkulatory przepływu, pozwalające na szybkie porównanie wariantów i znalezienie złotego środka między wydajnością a kosztami inwestycji. Nie wolno też zapominać, że każda złączka czy trójnik to dodatkowy opór, który w połączeniu z długością instalacji rzutuje na wymagane parametry pracy pompy. Solidna weryfikacja z kartami technicznymi producenta to najlepszy sposób, by ustrzec się kosztownych błędów i zapewnić systemowi lata bezawaryjnej pracy.
