Co to są średnice wewnętrzne rur?
Średnica wewnętrzna, powszechnie określana skrótem ID, definiuje realną przestrzeń wewnątrz rury, przez którą przemieszcza się medium. To właśnie ten parametr odgrywa kluczową rolę w hydraulice, bezpośrednio wpływając na przepustowość instalacji oraz opory, jakie napotykają ciecze lub gazy. Aby wyznaczyć tę wartość, posługujemy się prostym równaniem: ID = OD – 2t, gdzie OD oznacza średnicę zewnętrzną, a t grubość ścianki. Zależność ta doskonale ilustruje, jak istotny wpływ na wydajność systemu ma konstrukcja samej rury.
W praktyce oznacza to, że przy tej samej średnicy zewnętrznej, elementy o różnych grubościach ścianek będą oferować odmienne parametry przepływu. W codziennej pracy inżynierskiej często spotykamy się z terminem średnicy nominalnej, czyli DN, uregulowanej normą EN ISO 6708. Nie jest to fizyczny wymiar, lecz umowny wskaźnik, który gwarantuje pełną kompatybilność między poszczególnymi częściami systemu, takimi jak zawory, kołnierze czy złączki. Traktowanie DN jako identyfikatora, a nie realnej wielkości rury, jest niezbędne dla zachowania spójności projektu.
Precyzyjne wyliczenie ID stanowi fundament przy tworzeniu wydajnych systemów rurociągów. Zbyt ciasny przekrój nieuchronnie prowadzi do wzrostu oporów i niekorzystnych spadków ciśnienia, natomiast przesadnie duża średnica skutkuje nieuzasadnionym marnotrawstwem materiału. Aby uniknąć takich błędów, projektanci chętnie sięgają po gotowe tabele techniczne. Zestawienia te, grupujące wymiary DN, OD oraz grubość ścianek, pozwalają błyskawicznie dobrać optymalny komponent do konkretnego zastosowania.
Jak dobrać średnicę wewnętrzną rury do instalacji?
Dobór właściwej średnicy rury to zadanie wieloetapowe, które wymaga wnikliwego spojrzenia na parametry pracy instalacji. Podstawą jest analiza przepływu objętościowego oraz dopuszczalnych spadków ciśnienia, przy jednoczesnym uwzględnieniu temperatury medium. Całość prac projektowych rozpoczyna się od precyzyjnych obliczeń hydraulicznych, w których kluczową rolę odgrywa prędkość przepływu i liczba Reynoldsa.
Warto pamiętać o złotym środku: zbyt wąski przekrój przewodu znacząco podnosi opory, co wymusza generowanie wyższych kosztów eksploatacji w przyszłości. Z drugiej strony, nadmierne przewymiarowanie instalacji prowadzi do niepotrzebnego marnotrawstwa surowca i zwiększa straty energii cieplnej.
Dobrą praktyką jest korzystanie z gotowych tabel wymiarowych oraz przeliczników DN, które ułatwiają konwersję jednostek na cale i milimetry w zakresie od DN6 do DN1000.
Oprócz samej geometrii, musimy dopasować materiał do specyfiki medium – do wyboru mamy:
- stal węglową,
- nierdzewną,
- żaroodporną,
- specjalistyczne stopy niklu,
- tytanu.
Równie istotna jest weryfikacja techniczna, obejmująca rodzaj rur, takich jak wersje bezszwowe lub precyzyjne, które powinny być zgodne z międzynarodowymi normami DIN, ISO czy EN. W instalacjach wodnych czy pneumatycznych o sukcesie końcowym decyduje nie tylko przepustowość, ale także spójność z wybraną technologią łączenia elementów, czy to poprzez gwintowanie, czy zgrzewanie. Ostateczny wybór zawsze powinien uwzględniać zarówno nominalne wymiary, jak i dopuszczalne odchyłki owalności, by zapewnić pełną funkcjonalność systemu.

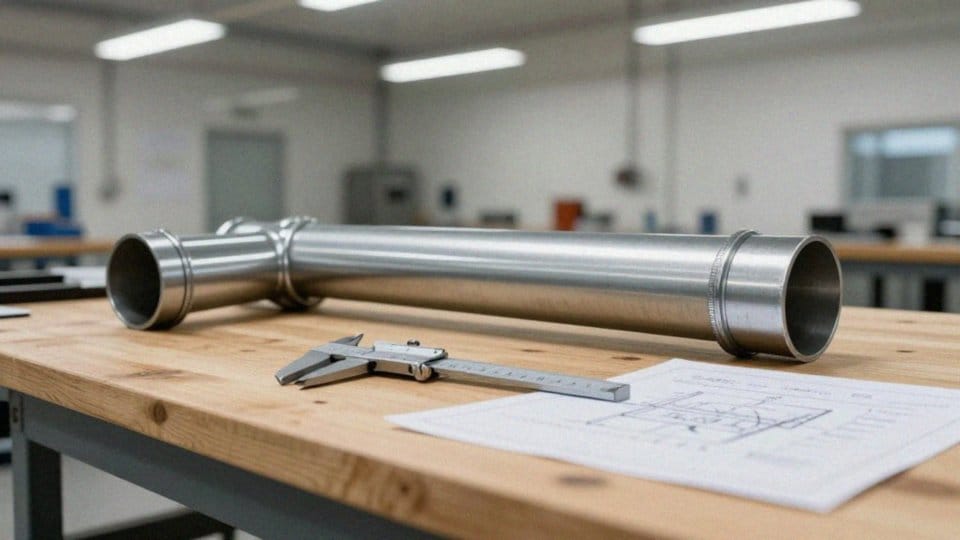

Czym różni się DN od d?

W branży instalacyjnej oznaczenie DN, czyli średnica nominalna, pełni rolę umownego wskaźnika ustandaryzowanego według normy EN ISO 6708. Jego głównym zadaniem jest zapewnienie kompatybilności między zaworami, złączkami a resztą armatury w systemach rurowych. Warto pamiętać, że wartość DN nie jest bezpośrednim odzwierciedleniem fizycznych wymiarów rury, lecz raczej szacunkowym parametrem systemowym.
Zupełnie inaczej wygląda kwestia d, znanego również jako OD. To rzeczywista średnica zewnętrzna wyrażona w milimetrach, zgodna z wytycznymi norm DIN 2448 czy EN 10220. Podczas gdy DN traktujemy jako pojęcie ogólne, OD to konkretna wartość, którą bez trudu zmierzymy zwykłą suwmiarką.
Kluczem do zrozumienia technicznej specyfikacji dowolnego przewodu jest znajomość jego grubości ścianki, oznaczanej jako t. Pozwala ona wyznaczyć średnicę wewnętrzną (ID) za pomocą prostego wzoru: ID = OD – 2t.
Doskonałym przykładem rozbieżności między tymi jednostkami jest rura DN50, której rzeczywista średnica zewnętrzna wynosi 60,3 mm. Ta istotna różnica pokazuje, że cyfra w oznaczeniu nominalnym nigdy nie powinna być utożsamiana z wymiarem milimetrowym.
Wybór odpowiedniego systemu nazewnictwa zależy od etapu prac. Sięgamy po DN, gdy potrzebujemy szybko dobrać pasujące do siebie komponenty, jak kołnierze, aby zapewnić szczelność instalacji. Z kolei operowanie wartością OD staje się niezbędne na etapie projektowania technicznego.
Precyzyjne dane są kluczowe przy wyborze metody łączenia rur czy obliczaniu wytrzymałości mechanicznej całego układu. Na szczęście, korzystając z profesjonalnych tabel wymiarowych, możemy sprawnie przeliczać DN na milimetry. Takie podejście pozwala inżynierom i instalatorom bezbłędnie zarządzać przepływami oraz dobierać optymalny osprzęt do każdej instalacji.
Jakie normy regulują średnice wewnętrzne rur?
Wymiary rur i obowiązujące dla nich tolerancje podlegają ścisłym regulacjom, które opierają się na uznanych międzynarodowych oraz krajowych standardach. Dzięki normom takim jak DIN, ISO, EN czy ASTM świat inżynierii zyskał niezbędną unifikację, która pozwala specjalistom na korzystanie ze spójnych danych technicznych.
Przykładowo, norma EN 10220 precyzyjnie definiuje parametry stalowych rur, niezależnie od tego, czy są one spawane, czy bezszwowe. W tym drugim przypadku istotne znaczenie ma DIN 2448, który narzuca konkretny stosunek średnicy zewnętrznej do grubości ścianki. Z kolei europejski standard EN ISO 6708 standaryzuje oznaczenia DN, co gwarantuje pełną kompatybilność elementów w różnorodnych systemach.
W praktyce przemysłowej równie często sięga się po specyfikacje ASTM A53, API czy JIS. Wyznaczają one nie tylko typoszeregi, ale również rygorystyczne procedury badań jakościowych, zahaczające o kwestie owalności przekroju oraz dopuszczalnych klas masy. Dysponując precyzyjnymi tabelami wymiarowymi, inżynierowie mogą bez trudu dobierać komponenty do budowy instalacji wodno-kanalizacyjnych, gazowych, a także zaawansowanych wymienników ciepła czy systemów wentylacyjnych.
Trzymanie się tych wytycznych to najprostszy sposób na wyeliminowanie ryzykownych błędów konstrukcyjnych już na etapie planowania projektu.
Jak czytać tabele wymiarów i tolerancji rur?
Weryfikacja parametrów technicznych zaczyna się od sprawnego operowania tabelami wymiarów rur stalowych. Cały proces inicjuje identyfikacja średnicy nominalnej, czyli DN, która stanowi fundament każdego typoszeregu. Znając tę wartość, bez trudu odnajdziesz w zestawieniu odpowiadającą jej średnicę zewnętrzną, najczęściej oznaczoną jako OD lub d i wyrażoną w milimetrach.
Wybór właściwej grubości ścianki t nie jest kwestią przypadku; to ona w dużej mierze decyduje o wytrzymałości mechanicznej elementu oraz jego odporności na ciśnienie robocze. Mając dane OD oraz t, szybko obliczysz rzeczywistą średnicę wewnętrzną ID za pomocą prostego równania: ID = OD − 2t. Warto jednak rzucić okiem na gotowe tabele, które często podają już wyliczoną wartość ID, co znacznie przyspiesza kompletowanie instalacji.
Dokumentacja techniczna zawiera także informacje o masie rury w przeliczeniu na metr bieżący, co okazuje się kluczowe przy planowaniu logistyki i obliczeniach konstrukcyjnych. Podczas analizy warto wyrobić sobie nawyk sprawdzania klas tolerancji wymiarowej oraz dopuszczalnej owalności przekroju. Te parametry weryfikują precyzję wykonania rury i gwarantują jej idealne spasowanie z mufami, złączkami czy kołnierzami.
Jeśli pracujesz z dokumentacją z zagranicy, przydatne staną się przeliczniki pozwalające migiem konwertować wymiary z cali na milimetry – na przykład 2 cale to standardowo DN50. Zrozumienie różnic między technikami produkcji, takimi jak formowanie na gorąco lub zimno, pozwala lepiej dobierać komponenty do konkretnych zadań. Systematyczne sięganie po takie zestawienia nie tylko eliminuje kosztowne pomyłki projektowe, ale przede wszystkim gwarantuje pełną spójność techniczną systemu.

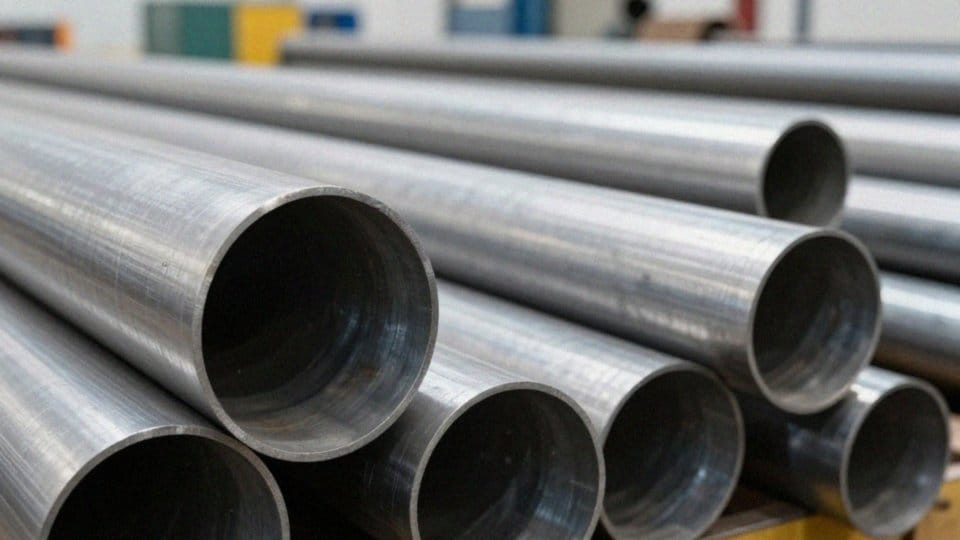

Jakie są standardowe średnice wewnętrzne rur stalowych?

W branży inżynieryjnej standardowe średnice rur stalowych rozciągają się od DN6 aż po DN1000. Kluczem do sprawnego projektowania jest zrozumienie zależności między wymiarami nominalnymi a ich calowymi odpowiednikami. Upraszcza to proces selekcji komponentów:
- 1/2 cala odpowiada DN15,
- 1 cal to standardowe DN25,
- średnica 2 cali odnosi się do DN50.
Specjalistyczne tabele zestawiają najistotniejsze parametry, takie jak średnica zewnętrzna (OD), zróżnicowane grubości ścianek oraz wynikowy wymiar wewnętrzny (ID), bazując na rygorystycznych normach EN 10220 i DIN 2448. Wybór odpowiedniej serii zależy od specyfiki instalacji – inne wymogi stawiają sieci przesyłowe, a inne systemy kotłowe czy zaawansowane wymienniki ciepła, gdzie typowe ścianki mieszczą się w przedziale od 1,8 mm do 5,0 mm.
Warto pamiętać, że dostępna paleta rozmiarów jest ściśle powiązana z metodą produkcji. Rury bezszwowe różnią się ofertą wymiarową od wariantów spawanych, co wynika z odmiennej technologii formowania materiałów – od pospolitej stali węglowej po szlachetną stal nierdzewną czy egzotyczne stopy niklu i tytanu. Każdy z tych surowców oferuje inną wytrzymałość, która bezpośrednio przekłada się na bezpieczną przepustowość instalacji. Korzystając z zestawień wymiarowych, projektanci precyzyjnie weryfikują kompatybilność poszczególnych elementów oraz obliczają masę całego ciągu technologicznego.
Jakie są konsekwencje źle dobranej średnicy?
Błędne dopasowanie średnicy rur to prosty przepis na kłopoty w niemal każdym systemie przesyłowym. Gdy rury są zbyt ciasne, opory przepływu gwałtownie rosną, zmuszając pompy do wzmożonego wysiłku. Skutkuje to nie tylko wyższymi rachunkami za prąd, ale i szybszą degradacją zamontowanej armatury. Co więcej, strumień pędzący w ograniczonym przekroju przyspiesza erozję i korozję materiału, co w warunkach przemysłowych drastycznie skraca żywotność całej infrastruktury, generując przy tym uciążliwy hałas i obniżając wydajność odbiorników.
Z kolei przesadna rozrzutność w doborze przekroju to prosta droga do niepotrzebnych wydatków na materiały oraz montaż. Nadmiernie rozbudowane instalacje grzewcze tracą więcej ciepła, a zbyt wolny przepływ w grubych rurach sprzyja niebezpiecznemu odkładaniu się osadów. Nie wolno też zapominać o grubości ścianek – jeśli nie odpowiadają one przewidywanemu ciśnieniu roboczemu, cała konstrukcja staje się podatna na awarie.
Problemy generuje również brak kompatybilności wymiarowej, gdy niedopasowane ID i DN uniemożliwiają montaż uszczelek czy złączek. Dlatego rzetelna analiza hydrauliczna i weryfikacja tabel wymiarowych to absolutna podstawa, której nie warto pomijać przed przystąpieniem do pracy.
