Średnice rur PCV do wody — jak je dobrać dla skutecznej instalacji?

Co oznaczają średnice rur PCV do wody?

Wydajność każdej instalacji wodnej zależy przede wszystkim od odpowiedniego doboru średnic rur PVC. To właśnie od nich zależy swobodny przepływ cieczy oraz poziom oporów hydraulicznych. Projektując system, spotkasz się z dwoma kluczowymi oznaczeniami:

• średnicą zewnętrzną podawaną w milimetrach,
• średnicą nominalną, czyli DN.

Pierwsza z nich jest niezbędna podczas prac montażowych, takich jak klejenie czy zgrzewanie elementów. Często spotykane w instalacjach stalowych czy miedzianych wymiary calowe odpowiadają wartościom DN, co wymusza na wykonawcach przeliczanie ich na milimetry przy pracy z tworzywami sztucznymi. Wybór konkretnego materiału, choćby PVC-U, ma bezpośrednie przełożenie na sztywność konstrukcji i jej wytrzymałość na ciśnienie, a tym samym na wieloletnią żywotność całego systemu.

Jaka średnica rury PP do wody w domu? Przewodnik po wyborze

Warto pamiętać, że nawet drobny błąd w doborze średnicy może skutkować:

• uciążliwymi zatorami,
• spadkiem ciśnienia,
• generowaniem niepotrzebnego hałasu w rurociągach.

Dlatego tak ważne jest precyzyjne określenie wymogów technicznych już na etapie planowania – pozwoli to uniknąć kosztownych poprawek przy montażu systemów wodociągowych i kanalizacyjnych.

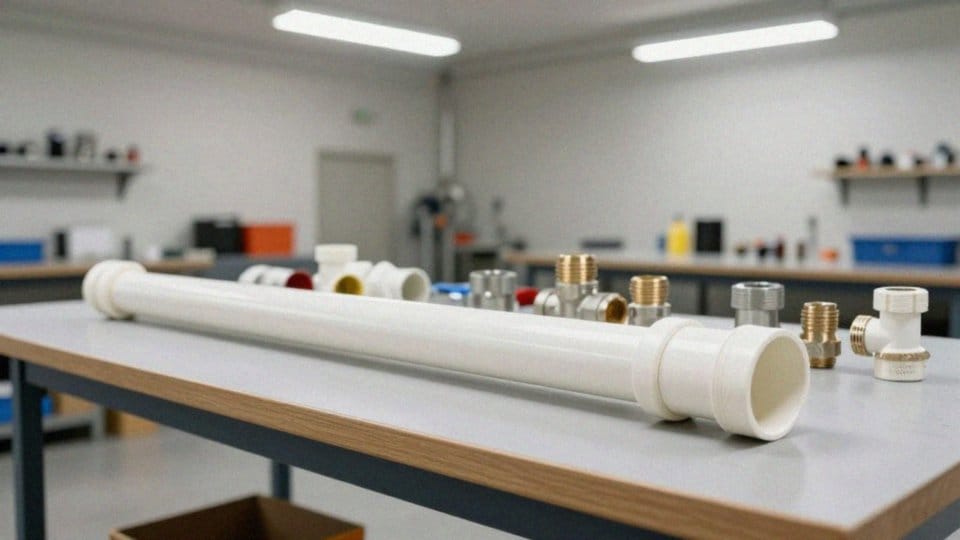

Które średnice rur PCV są najczęściej stosowane?

W domowych instalacjach sanitarnych dobór średnicy rur zależy od przeznaczenia. Standardowo do umywalek stosuje się przewody o średnicy:

• 32–40 mm,
• 50 mm dla wanien i pryszniców,
• 100 mm dla odprowadzania nieczystości z toalet.

Takie wymiary gwarantują bezproblemowy przepływ ścieków podczas codziennego korzystania z łazienki. W przypadku zewnętrznej kanalizacji zakres średnic jest znacznie szerszy. Najpopularniejszym wyborem jest:

• 160 mm,
• 110 mm,
• od 200 do nawet 500 mm w zależności od specyfiki projektu i wymaganej przepustowości.

Podobna różnorodność dotyczy systemów wodociągowych i ciśnieniowych, gdzie stosuje się średnice od 20 do 400 mm, dbając przy tym o odpowiednią klasę wytrzymałości, np. PN10. Skuteczność tych rozwiązań wynika z pełnej kompatybilności z kształtkami PVC-U, takimi jak kolana, mufy czy redukcje. Dzięki temu instalatorzy bez trudu dopasowują rury do standardowej armatury. Inwestycja w kompletny system to przede wszystkim gwarancja doskonałej szczelności i trwałości połączeń, które sprawdzą się nawet w trudnych warunkach eksploatacyjnych.

Rura PP 20 ile to cali? Wymiary i zastosowanie rur

Co oznacza średnica nominalna DN w rurach PCV?

Średnica nominalna, czyli DN (fr. Diameter Nominal), to podstawowy parametr określający rozmiar rury i kluczowy punkt odniesienia w instalacjach. Choć norma EN ISO 6708 definiuje DN jako przybliżoną średnicę wewnętrzną, nie jest ona tożsama z rzeczywistym wymiarem zewnętrznym, oznaczanym jako d. To rozróżnienie jest niezwykle istotne podczas prac montażowych, takich jak:

• zgrzewanie elementów,
• klejenie elementów.

Aby instalacja była szczelna i trwała, fachowcy muszą zwracać uwagę na oba te parametry. Istotną rolę odgrywa tutaj wskaźnik SDR, który precyzyjnie określa relację między DN a grubością ścianki. W przypadku sieci wodociągowych najczęściej spotkamy się z wartościami w przedziale 90–225 mm, podczas gdy systemy kanalizacyjne opierają się zazwyczaj na standardach 110 lub 160 mm. Świadomość tych zależności pozwala bezbłędnie dobrać kompatybilną armaturę i złączki, zapewniając pełną zgodność całej instalacji.

Jak przeliczyć cale na milimetry dla rur PCV?

Przeliczanie cali na milimetry w kontekście rur PVC-U oraz polipropylenowych bywa mylące. Warto pamiętać, że oznaczenia typu 1/2” czy 3/4” to jedynie nazwy handlowe, które nie odzwierciedlają bezpośrednio średnicy zewnętrznej. Choć matematycznie jeden cal to 25,4 mm, co sugerowałoby odpowiednio 12,7 mm oraz 19,05 mm, w przemyśle tworzyw sztucznych te liczby mają zupełnie inne znaczenie.

Jakie rury PP do ciepłej wody? Wybór i zalety

Zamiast polegać na obliczeniach, instalatorzy powinni zawsze sięgać po tabele producentów. To właśnie w specyfikacji technicznej znajdują się precyzyjne wartości dla konkretnego rodzaju rurociągu, gdzie uwzględnia się zarówno średnicę zewnętrzną, jak i nominalną DN. Kluczowym parametrem jest również SDR, określający grubość ścianki, co decyduje o pełnej kompatybilności z armaturą.

W praktyce systemy tworzywowe rządzą się własnymi prawami:

• rura 1/2” to zazwyczaj 20 mm,
• odpowiednikiem 3/4” jest 25 mm,
• a popularna „calowa” rura osiąga średnicę 32 mm.

Trzymanie się tych standardów to gwarancja szczelności i bezpieczeństwa montażu. Poleganie wyłącznie na czystej matematyce bez weryfikacji karty katalogowej to prosta droga do błędnego doboru kształtek. Korzystanie z oficjalnych zestawień wymiarów nie tylko eliminuje ryzyko pomyłek, ale przede wszystkim zapewnia trwałość całej instalacji na lata.

Jaka rura do nawadniania: 25 czy 32 mm? Poradnik dla ogrodników

Co oznaczają klasy ciśnienia PN6–PN20 dla rur PCV?

Klasy ciśnienia od PN6 do PN20 precyzują maksymalne ciśnienie robocze, któremu może zostać poddany rurociąg, wyrażone w barach. Jest to kluczowy czynnik zapewniający bezpieczeństwo instalacji w konkretnych warunkach termicznych. Zauważ, że wyższy parametr PN idzie w parze z większą wytrzymałością mechaniczną, co w praktyce oznacza zastosowanie grubszych ścianek.

Wybór konkretnej klasy jest podyktowany projektem hydraulicznym oraz surowymi normami branżowymi i pozostaje ściśle powiązany ze wskaźnikiem SDR, określającym stosunek średnicy zewnętrznej do grubości ścianki. W codziennej praktyce stosuje się różne rozwiązania dopasowane do konkretnych potrzeb:

• PN6 idealnie sprawdza się w systemach o niewielkim obciążeniu,
• najczęściej wybierane rury PVC-U to standard PN10, będący fundamentem typowych sieci wodociągowych, odpornych na przesył medium o temperaturze do około 60 stopni Celsjusza,
• PN16 znajduje zastosowanie tam, gdzie wymagana jest podwyższona wytrzymałość, na przykład w rozbudowanych instalacjach basenowych czy sieciach pracujących pod większym ciśnieniem,
• najbardziej wymagające aplikacje, działające w ekstremalnych parametrach, wymagają użycia klasy PN20.

Decyzja o doborze konkretnego typu rur musi być poprzedzona analizą maksymalnego ciśnienia roboczego, charakterystyki medium oraz sprawdzeniem certyfikatów jakości. Inwestycja w odpowiednią klasę PN to gwarancja trwałości połączeń, bezpieczeństwa oraz wieloletniej szczelności. Takie podejście skutecznie minimalizuje ryzyko awarii, wykluczając niebezpieczeństwo przekroczenia granicznych parametrów wytrzymałościowych materiału.

Rura PP 32 średnica wewnętrzna – wymiary i zastosowania

Jak dobrać średnicę rury PCV do wody?

Właściwy dobór rur zaczyna się od rzetelnej analizy hydraulicznej. Specjaliści biorą pod uwagę:

• natężenie przepływu,
• długość instalacji,
• liczbę punktów, z których będzie pobierana woda.

Dzięki temu mogą zminimalizować ryzyko uciążliwego hałasu czy spadków ciśnienia, które obniżają komfort korzystania z sieci. W domowych pionach zasilających standardem są rury PP o średnicy 32 mm, co w większości przypadków gwarantuje stabilną pracę armatury. Dobór średnicy zawsze musi uwzględniać specyfikę odprowadzanych nieczystości. O ile umywalki wymagają rur o przekroju 32–40 mm, o tyle przy wannach i prysznicach konieczne jest zastosowanie 50 mm. Toalety z kolei potrzebują przepustowości na poziomie 100 mm, by uniknąć zatorów. W układach zewnętrznych projektanci zazwyczaj sięgają po rozwiązania od 110 do 160 mm.

Przy wyborze materiału kluczowa jest nie tylko odporność chemiczna, ale także odpowiednia klasa sztywności rur, co pozwala na długoletnią eksploatację. Sukces instalacji zależy również od jakości użytych komponentów. Stosowanie kształtek z uszczelkami EPDM czy pierścieniami Power-Lock zapewnia trwałość połączeń, chroniąc przed wyciekami. Warto unikać częstego błędu, jakim jest stosowanie zbyt wąskich rur – prowadzi to do odkładania się osadów i poważnych awarii. Profesjonalny projekt, oparty na precyzyjnych obliczeniach hydraulicznych, to gwarancja sprawnego i bezobsługowego systemu przez lata.

Jak zrobić instalację hydrauliczną? Krok po kroku do bezawaryjnego systemu

Jak obliczyć średnicę rury PCV dla przepływu?

Obliczenia hydrauliczne zaczynają się od wyznaczenia przewidywanego natężenia przepływu Q, podawanego zazwyczaj w metrach sześciennych lub litrach na sekundę. Kluczowym krokiem jest również ustalenie dopuszczalnych spadków ciśnienia, co bezpośrednio wiąże się z analizą prędkości medium w układzie. Odpowiednia kontrola tego parametru pozwala uniknąć erozji materiału oraz skutecznie wyciszyć instalacje wykonane z PVC.

Dobór średnicy wewnętrznej rur to proces kilkuetapowy. Najpierw określamy całkowity strumień cieczy dla konkretnej instalacji wodociągowej lub kanalizacyjnej, a następnie przyjmujemy prędkość maksymalną, która gwarantuje stabilną pracę systemu bez zbędnych oporów. W dalszym kroku w ruch idą zaawansowane równania, takie jak:

• wzór Darcy-Weisbacha,
• wzór Hazen-Williamsa.

Uwzględniają one niemal idealną gładkość ścianek PVC, co znacząco obniża straty energii. Całość dopełnia wybór właściwej wartości DN i klasy PN, przy jednoczesnym uwzględnieniu wskaźnika SDR, który definiuje grubość ścianek rury. Warto pamiętać, że stosowane wzory zawsze biorą poprawkę na specyficzną chropowatość tworzyw sztucznych.

Jakie są średnice rur PEX? Wybór do ogrzewania i instalacji

Z kolei w układach grawitacyjnych nieoceniony jest odpowiednio wyliczony spadek, dzięki któremu ciecz przemieszcza się swobodnie. Aby uniknąć problemów montażowych, projektanci zazwyczaj sięgają po tabele producentów – to najprostszy sposób, by upewnić się, że wybrana średnica będzie w pełni kompatybilna z dostępnymi na rynku kształtkami. Trzymanie się aktualnych norm branżowych nie tylko eliminuje kosztowne błędy w projektach systemów ciśnieniowych czy kanalizacyjnych, ale przede wszystkim przekłada się na wysoką efektywność i wieloletnią trwałość całej instalacji.

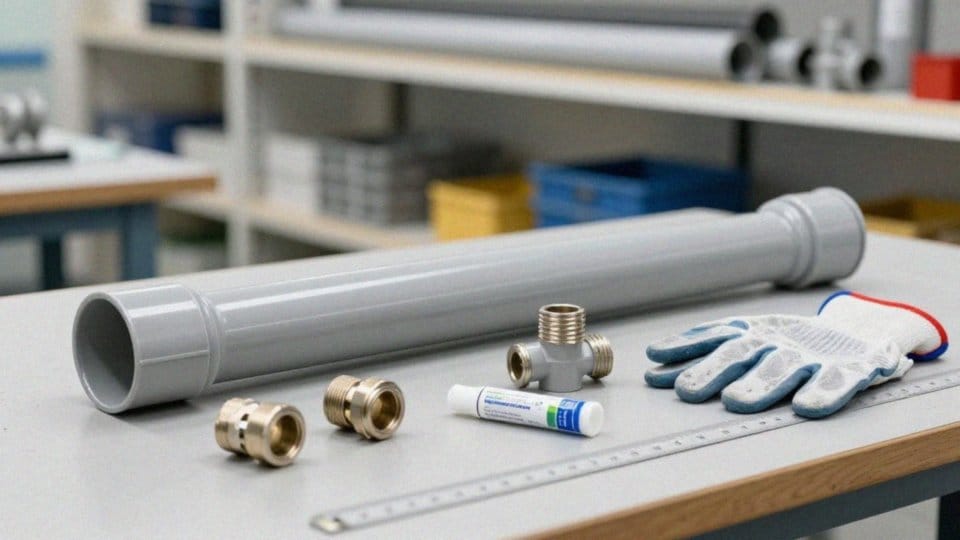

Jak zapewnić szczelność i trwałość połączeń rur PCV?

Trwałość i szczelność instalacji z rur PCV zależy przede wszystkim od starannego przygotowania powierzchni. Zanim przystąpisz do łączenia elementów, musisz je dokładnie oczyścić i odtłuścić, co stworzy optymalne warunki dla przyczepności klejów do PVC-U. Warto pamiętać, że w systemach ciśnieniowych kluczowe jest stosowanie certyfikowanych komponentów, spełniających surowe normy DIN, EN oraz ISO.

• Dla systemów kanalizacyjnych i ciśnieniowych standardem są uszczelki z elastomeru EPDM,
• Ich wysoka odporność mechaniczna i chemiczna stanowi skuteczną barierę przed nieszczelnościami na lata,
• Jeśli instalacja wymaga podwyższonego poziomu bezpieczeństwa, instalatorzy zazwyczaj sięgają po dedykowane pierścienie uszczelniające typu Power-Lock,
• Montaż musi uwzględniać odpowiednią klasę sztywności obwodowej, co zabezpieczy konstrukcję przed niepożądanymi odkształceniami w gruncie,
• Podczas prac montażowych należy ściśle trzymać się wytycznych producenta dotyczących technik zgrzewania czy klejenia.

Nie zapomnij również o dylatacjach, które ochronią rurociąg przed naprężeniami wywołanymi rozszerzalnością termiczną. Stabilność przewodów zapewnią odpowiednie mocowania i pierścienie zainstalowane w punktach szczególnie narażonych na przesunięcia. Pamiętaj, że dobór właściwej klasy ciśnienia PN pozwala uniknąć awarii związanych z przekroczeniem wytrzymałości ścianek rur. Profesjonalne podejście do instalacji, połączone z regularną kontrolą techniczną, to najlepszy sposób na uniknięcie wycieków i zapewnienie niezawodności systemu przez długi czas. Fundamentem każdego nowoczesnego układu z tworzyw sztucznych jest jakość użytych materiałów potwierdzona odpowiednimi certyfikatami.
