Od czego zależy wybór średnicy rur?
| Czynnik | Wpływ na dobór średnicy | Dodatkowe informacje |
|---|---|---|
| Wielkość budynku | Dostosowanie do zapotrzebowania na ciepło | Kluczowy czynnik |
| Rodzaj źródła ciepła i jego moc | Dostosowanie do specyfiki źródła | Zapewnienie odpowiedniego przepływu |
| Odległość od źródła ciepła | Większa odległość wymaga większej średnicy | Dotyczy najdalszego odbiornika ciepła |
| Długość obiegów w instalacji | Wpływa na wymagany przepływ | Zapewnienie efektywnego obiegu |
| Wymagania dotyczące przepływu wody | Zapewnienie odpowiedniej ilości ciepłej wody | Większa średnica = zwiększony przepływ |
Dobór odpowiedniej średnicy rur to proces uzależniony przede wszystkim od zapotrzebowania cieplnego budynku oraz wydajności wybranego kotła. Kluczowym wyzwaniem jest tutaj precyzyjne wyliczenie przepływu czynnika grzewczego. Aby system centralnego ogrzewania pracował bez zarzutu, musi uwzględniać:
- całkowitą długość obiegów,
- występujące straty ciśnienia.
Projektanci mają do wyboru układ trójnikowy bądź rozdzielaczowy, przy czym to odległość kotła od najbardziej oddalonego grzejnika narzuca wymagany przekrój magistrali i przewodów rozdzielczych. Dbałość o te parametry pozwala zminimalizować niepożądane opory hydrauliczne. W instalacjach z obiegiem wymuszonym, gdzie za ruch wody odpowiada pompa cyrkulacyjna, średnicę rur dobiera się tak, by zapewnić optymalną prędkość przepływu; to skutecznie eliminuje ryzyko powstawania uciążliwego hałasu.
Nie bez znaczenia pozostaje wybór samego materiału rur. Wpływa on na rzeczywisty wymiar wewnętrzny przewodu, co bezpośrednio przekłada się na późniejszą regulację hydrauliczną całego układu. Cały projekt bazuje nie tylko na sztywnych normach, takich jak PN-92/B-01706, ale także na specyficznych oczekiwaniach inwestora. Takie podejście gwarantuje, że ciepło będzie dystrybuowane efektywnie w każdym zakątku domu.

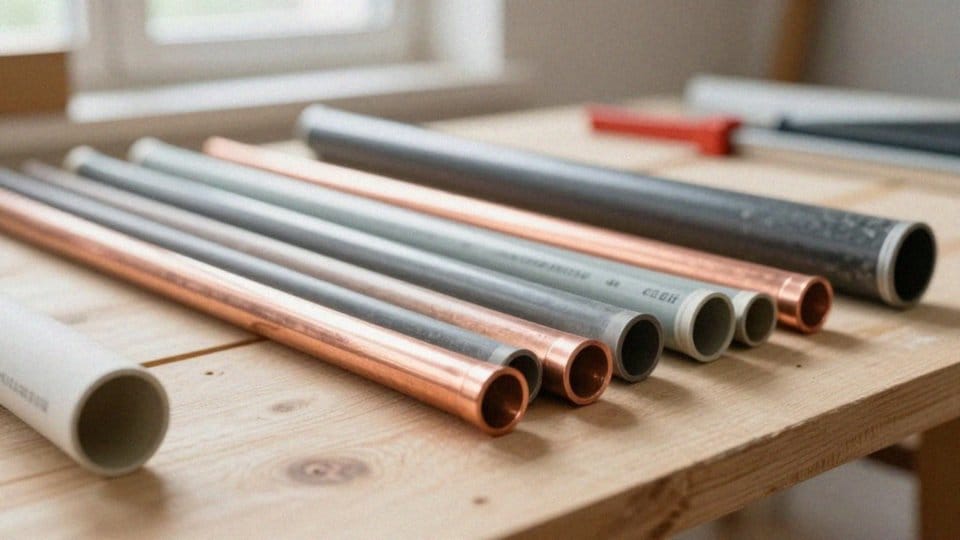

Jakie są standardowe średnice rur grzewczych?

W domach jednorodzinnych instalatorzy najczęściej sięgają po rury o średnicach zewnętrznych:
- 16 mm,
- 20 mm,
- 25 mm,
- 32 mm.
Wybór konkretnego wariantu jest ściśle powiązany z rodzajem tworzywa – do wyboru mamy:
- miedź,
- stal,
- polipropylen (PP),
- popularne systemy wielowarstwowe,
- PEX (A lub B).
W typowych układach grzewczych przyłącza do grzejników realizuje się zwykle przy użyciu rurek o przekroju 16 mm. Bardziej skomplikowane i rozbudowane instalacje wymagają jednak zastosowania nieco szerszych przewodów, rzędu 20 lub 25 mm. Największe średnice, czyli 32 mm, są natomiast zarezerwowane dla głównych pionów oraz wydajnych rozdzielaczy, które muszą dostarczyć odpowiednią ilość ciepła do całego systemu.
Warto pamiętać, że w przypadku metalowych instalacji miedzianych czy stalowych, operujemy dwoma pojęciami: średnicą zewnętrzną oraz wymiarem nominalnym (DN). Ten drugi jest jedynie wartością umowną, podczas gdy to rzeczywisty przekrój wewnętrzny decyduje o finalnym przepływie wody. Ponieważ grubość ścianek różni się w zależności od materiału, najlepiej zawsze weryfikować parametry w tabelach udostępnianych przez producentów. Dokumenty te uwzględniają również opory hydrauliczne, które zmieniają się wraz z chropowatością powierzchni – gładka miedź stawia je znacznie mniejsze niż stal czy PP. Trzymanie się znormalizowanych wymiarów to absolutne minimum, dzięki któremu cały system pracuje wydajnie, a my wystrzegamy się kosztownych błędów przy projektowaniu ogrzewania.

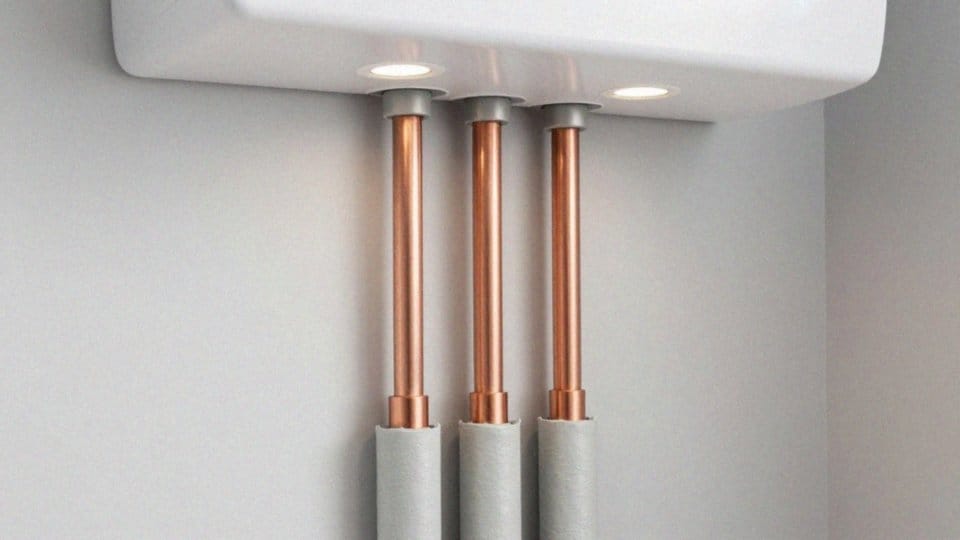

Jaka średnica rury do centralnego ogrzewania?

Dobór właściwej średnicy rur w instalacji centralnego ogrzewania to przede wszystkim wynik precyzyjnych obliczeń hydraulicznych. Kluczowe jest tu dopasowanie mocy grzejników do wymaganego przepływu czynnika grzewczego, co bezpośrednio wpływa na wydajność całego układu.
W typowych warunkach montażowych przyłącza do samych grzejników najczęściej wykonuje się z rur o przekroju:
- 16 mm,
- 18 mm,
- 20 mm.
Główne ciągi zasilające, biegnące bezpośrednio od kotła, muszą charakteryzować się większym przekrojem, by zapewnić sprawne rozprowadzanie ciepła. Zazwyczaj stosuje się tu rury:
- 22 mm lub większe – szczególnie w sytuacjach, gdy instalacja obsługuje również zasobnik ciepłej wody użytkowej,
- przewody przelewowe wymagają zachowania średnicy minimum 25 mm.
Ostateczne decyzje projektowe zależą od całkowitego zapotrzebowania budynku na energię oraz dystansu, jaki czynnik grzewczy musi pokonać od źródła do odbiorników. Błędne założenia mogą przynieść wymierne straty: zbyt wąskie rury ograniczą przepływ wody, powodując niedogrzanie pomieszczeń, z kolei nadmierne przewymiarowanie instalacji niepotrzebnie zawyży koszty materiałów. Dlatego każda konfiguracja powinna wynikać ze specyfiki danego systemu i zostać zweryfikowana przez specjalistę na podstawie obliczeń.
Jaka średnica rur do ogrzewania podłogowego?
W typowych instalacjach ogrzewania podłogowego królują rury PE-X o średnicy 16 mm. Ten wymiar idealnie sprawdza się w przypadku pętli nieprzekraczających 120 metrów, gwarantując optymalną elastyczność i swobodny przepływ czynnika grzewczego wewnątrz wylewki. Kiedy jednak musimy zmierzyć się z dłuższymi odcinkami, lepszym rozwiązaniem będzie przejście na średnicę 20 mm. Pozwala to nie tylko zredukować straty ciśnienia, ale też znacznie poprawia efektywność transportu energii, bez konieczności rozbudowywania rozdzielacza o dodatkowe sekcje.
Rury o średnicy 25 mm to już wyższa szkoła jazdy, stosowana głównie w obszernych obiektach, gdzie liczą się duże przepływy i wysoka moc. Pamiętajmy, że dobór konkretnego przekroju powinien być zawsze podyktowany obliczeniami strat ciepła oraz założoną różnicą temperatur. Staranny dobór rur PE-X pozwala uniknąć niepotrzebnych oporów hydraulicznych i zapewnia komfort przyjemnego, równomiernego ciepła pod stopami.
Kluczowym elementem każdej instalacji jest trwała bariera antydyfuzyjna, która blokuje przenikanie tlenu do wody. Dzięki niej skutecznie chronimy metalowe komponenty, takie jak wymienniki czy rozdzielacze, przed korozją. Podczas układania instalacji warto również wykorzystać naturalną giętkość materiału typu PEX, co pozwala zachować precyzyjny rozstaw pętli. Ostateczny wybór średnicy zawsze powinien opierać się na indywidualnym projekcie hydraulicznym. Wszelkie korekty długości pętli wymagają weryfikacji przepływów, bo tylko tak uzyskamy pewność, że system będzie działał wydajnie w każdym pomieszczeniu.
Jak materiał rur wpływa na dobór średnicy?
| Materiał rury | Kluczowe cechy | Zastosowanie/Uwagi |
|---|---|---|
| Stalowe | Wysoka trwałość | Standardowe instalacje CO |
| Miedziane | Duża odporność na korozję | Instalacje z wodą o korozyjnym działaniu |
| PE-X | Trwałość ponad 50 lat | Nowoczesne instalacje, ogrzewanie podłogowe |
Wybór materiału, z którego powstają rury, jest fundamentalny, ponieważ bezpośrednio przekłada się na ich rzeczywistą średnicę wewnętrzną, a tym samym na opory hydrauliczne całej instalacji. Poszczególne surowce charakteryzują się różną grubością ścianek względem wymiaru zewnętrznego. Przykładowo, miedź oferuje znacznie większy przekrój roboczy przy tej samej średnicy zewnętrznej co polipropylen, co czyni ją wydajniejszym rozwiązaniem w określonych warunkach.
Sposób łączenia elementów również nie pozostaje bez znaczenia dla przepływu medium. W przypadku polipropylenu wymagane jest zgrzewanie – najmniejszy błąd montażowy może zaś nieumyślnie zwęzić światło przewodu i wywołać dodatkowe opory miejscowe. Z kolei systemy warstwowe, takie jak PEX-A czy PEX-B, korzystają ze złączek zaprasowywanych lub zaciskowych, których specyficzna geometria wpływa na lokalny spadek ciśnienia.
Wybierając tradycyjną stal, musimy pamiętać o jej wysokiej wytrzymałości, ale także o podatności na korozję. Wymusza to na projektantach ostrożniejszy dobór średnic, aby z czasem odkładający się osad nie zdławił instalacji. Tu przewagę zyskują nowoczesne rozwiązania z PE oraz rury wielowarstwowe, które są całkowicie odporne na korozję, gwarantując niezmienną średnicę wewnętrzną nawet przez ponad pół wieku eksploatacji.
Ostateczny projekt wymaga więc od inżyniera analizy tabel producenta i przeliczenia rzeczywistych średnic na konkretne spadki ciśnienia. Wybór tworzywa rzutuje nie tylko na dobór samego przewodu, ale i na konfigurację armatury, takiej jak trójniki czy rozdzielacze. Co więcej, dzięki znacznie mniejszej chropowatości powierzchni wewnętrznej miedzi i tworzyw sztucznych w porównaniu do stali, możemy projektować bardziej kompaktowe systemy, utrzymując przy tym optymalną wydajność pompy obiegowej.
Jak obliczyć przepływ i straty ciśnienia?
Obliczenia hydrauliczne zaczynają się od wyznaczenia przepływu wody w każdym obiegu. Najprościej zrobić to, przekształcając wzór na moc grzewczą, gdzie:
- V̇ to strumień objętości,
- Q stanowi zapotrzebowanie na ciepło,
- c oznacza ciepło właściwe wody,
- ΔT – najczęściej przyjmowane w przedziale od 10 do 20 K – zależy od specyfiki konkretnej instalacji.
Kolejnym krokiem jest analiza oporów. Całkowite straty ciśnienia w systemie to wypadkowa spadków liniowych, wynikających z chropowatości i długości rur, oraz strat miejscowych generowanych przez trójniki, kolanka czy zawory. Do dokładnego określenia spadków na odcinkach prostych inżynierowie wykorzystują równanie Darcy-Weisbacha, biorące pod uwagę prędkość przepływu oraz gęstość cieczy. W domowych systemach grzewczych przyjmuje się prędkość w granicach 0,2–0,8 m/s, co pozwala zachować balans między cichą pracą instalacji a optymalnymi oporami.
Aby odpowiednio dobrać pompy cyrkulacyjne, należy zsumować opory we wszystkich obiegach, koncentrując się na najdłuższej i najbardziej wymagającej ścieżce tłoczenia. W codziennej pracy projektanci rzadko liczą wszystko od zera – znacznie skuteczniejsze jest sięgnięcie po tabele producentów lub zaawansowane oprogramowanie. Narzędzia te, znając średnicę wewnętrzną rur i lepkość czynnika, niemal automatycznie wskazują straty na metr bieżący. Ostatnim, kluczowym etapem jest regulacja hydrauliczna po montażu. Pozwala ona wyeliminować rozbieżności między teorią a faktyczną pracą systemu, co gwarantuje równomierną dystrybucję ciepła w całym budynku.
Jak błędny dobór wpływa na efektywność systemu?
| Problem | Skutek | Wpływ na system |
|---|---|---|
| Zbyt małe średnice rur | Ograniczenie przepływu czynnika grzewczego | Zmniejszona efektywność grzewcza |
| Przewymiarowane rury | Wyższe koszty materiałów | Zwiększone koszty inwestycyjne |
| Większa średnica rury | Mniejszy opór hydrauliczny | Zwiększony przepływ wody |
Niewłaściwie dobrane średnice rur to jeden z najczęstszych powodów, przez które systemy centralnego ogrzewania tracą na energooszczędności i generują wyższe rachunki. Gdy przekroje są zbyt małe, w instalacji powstają duże opory hydrauliczne. Wymusza to na pompach cyrkulacyjnych pracę na podwyższonych obrotach, co skutkuje nie tylko wyższym zużyciem prądu, ale często także uciążliwym szumem w rurach. Co więcej, ograniczony przepływ wody utrudnia równomierne nagrzanie budynku i pogarsza wydajność kotła, który nie jest w stanie efektywnie przekazać wyprodukowanego ciepła tam, gdzie jest ono potrzebne.
Zupełnie inaczej sytuacja wygląda przy rurach przewymiarowanych. Zbyt duża objętość wody w obiegu sprawia, że system wolniej reaguje na zmiany temperatury, co wydłuża czas rozruchu instalacji. Montaż rur o zbyt dużych średnicach to również zbędny wydatek na materiały oraz kłopot przy próbach precyzyjnej regulacji hydraulicznej – zawory w takich warunkach tracą swoją skuteczność.
Należy pamiętać, że błędy projektowe sprzyjają zjawisku kawitacji, co w dłuższej perspektywie prowadzi do przedwczesnego zużycia pomp i innych kluczowych podzespołów. Kluczem do sprawnego działania instalacji jest rzetelne wykonanie obliczeń hydraulicznych już na etapie planowania. Odpowiednio dobrane rury główne i rozdzielcze, współpracujące z poprawnie zamontowanym naczyniem wzbiorczym, to gwarancja stabilnego komfortu cieplnego. Taka dbałość o detale pozwala uniknąć komplikacji w regulacji i zapewnia, że każdy z odbiorników ciepła w budynku pracuje z pełną wydajnością.
