Przekrój rury fi — jak odczytać i obliczyć jego znaczenie?

Co oznacza przekrój rury fi?

Symbol fi (φ) to powszechnie stosowane oznaczenie średnicy okręgu w przekroju poprzecznym rury. Określa on wymiar zewnętrzny lub nominalny elementów o obłym kształcie, co jest kluczowe przy projektowaniu instalacji. Standardowo każdą rurę opisuje się za pomocą trzech głównych parametrów:

• średnicy zewnętrznej (OD),
• średnicy wewnętrznej (ID),
• średnicy nominalnej (DN).

W dokumentacji technicznej wartości te podaje się zazwyczaj w milimetrach bądź calach. Warto pamiętać, że przekrój rury fi bezpośrednio wpływa na pole powierzchni hydraulicznej, a to z kolei warunkuje prędkość przepływu medium wewnątrz systemu. O ile w przypadku rur okrągłych średnica rzeczywista d pokrywa się z fizycznym wymiarem produktu, o tyle dla profili kwadratowych pole przekroju wylicza się według zupełnie innych zasad geometrycznych. Właśnie dlatego oznaczenie fi jest zarezerwowane wyłącznie dla elementów kołowych. Dzięki tej jasnej standaryzacji dobór odpowiednich złączek oraz armatury staje się o wiele prostszy i bardziej intuicyjny.

Jaka średnica rury PP do wody w domu? Przewodnik po wyborze

Jak odczytać przekrój rury fi z tabeli?

Tabela średnic rur stalowych to niezbędne narzędzie, które pozwala błyskawicznie sprawdzić parametry techniczne instalacji. Zestawienie obejmuje oznaczenia DN, zewnętrzny wymiar rury oraz jej grubość ścianki. Aby sprawnie odczytać potrzebne dane, wystarczy przejść przez cztery proste etapy.

1. Ustalamy wartość DN, która stanowi umowny wymiar ułatwiający dobór odpowiedniej armatury. Przykładowo, oznaczenie DN50 automatycznie wskazuje na średnicę zewnętrzną 60,3 mm.
2. Sprawdzamy kolumnę OD – ta wartość jest stała i niezmienna dla konkretnego typoszeregu, co gwarantuje pełną zgodność z normami takimi jak DIN 2448 czy ISO 4200.
3. Obliczamy grubość ścianki, od której bezpośrednio zależy średnica wewnętrzna. Obliczamy ją samodzielnie, odejmując od wymiaru zewnętrznego podwojoną grubość ścianki.
4. Sprawdzamy kolumnę z masą metra bieżącego, co znacznie przyspiesza planowanie transportu i logistykę na budowie.

Co istotne, tabele dokładnie rozróżniają rury bez szwu od tych ze szwem, uwzględniając odmienne specyfiki procesu produkcyjnego. Podczas pracy z dokumentacją pamiętajmy jednak o dopuszczalnych tolerancjach wymiarowych i owalności, które mogą wpływać na szczelność podczas montażu złączek. Całe zestawienie obejmuje rury w szerokim zakresie od DN6 do DN1000, zapewniając wygodny przelicznik jednostek i pozwalając precyzyjnie dopasować każdy element stalowy do wymagań konkretnego projektu.

Jak obliczyć przekrój rury fi i jej masę?

Pole przekroju wewnętrznego rury wyznaczysz z zależności A = π * (ID / 2)², korzystając ze średnicy wewnętrznej ID. Gdy dysponujesz jedynie wymiarem zewnętrznym D oraz grubością ścianki t, wystarczy odjąć od średnicy zewnętrznej podwojoną grubość ścianki. Aby określić masę jednego metra bieżącego, musisz najpierw poznać przekrój poprzeczny samego materiału, co obliczysz wzorem A_w = π * (D² – ID²) / 4. W przypadku elementów cienkościennych obliczenia te można znacząco uprościć do postaci A_w ≈ π * D * t.

Rura PP 20 ile to cali? Wymiary i zastosowanie rur

Otrzymany wynik mnożymy przez gęstość stali, przyjmując standardowo wartość 7850 kg/m³. Inżynierowie często sięgają po gotowe tabele średnic lub dedykowane przeliczniki, co pozwala zaoszczędzić czas i zweryfikować poprawność obliczeń. Warto przy tym pamiętać o wskaźniku SDR, czyli stosunku średnicy do grubości ścianki, który jest kluczowy dla określenia odporności rury na ciśnienie. Pamiętaj jednak, że tolerancje produkcyjne bywają istotne i wpływają na wagę gotowego wyrobu. Niezależnie od technologii wykonania rury – czy jest ona bez szwu, czy ze szwem – najbezpieczniej jest oprzeć się na dokumentacji technicznej producenta, która precyzyjnie określa parametry użytego stopu.

Czym różni się DN od średnicy zewnętrznej rury?

Średnica nominalna, czyli DN, to umowny parametr ułatwiający kategoryzację produktów w branży instalacyjnej. Warto pamiętać, że nie odnosi się ona bezpośrednio do rzeczywistych wymiarów geometrycznych rury. Rozbieżność między DN a średnicą zewnętrzną (D) jest efektem historycznych zaszłości oraz konieczności dostosowania grubości ścianek do panującego w układzie ciśnienia.

Podczas gdy średnica zewnętrzna określa fizyczną wielkość rury w milimetrach, DN pełni rolę ustandaryzowanego wskaźnika, który ułatwia dobór kompatybilnej armatury, takiej jak:

• zawory,
• złączki.

Przykładowo, rura oznaczona jako DN50 posiada zewnętrzny wymiar 60,3 mm. W mniejszych przekrojach, jak DN20 ze ścianką o grubości 1,5 mm, DN może odpowiadać średnicy wewnętrznej, jednak generalnie oznaczenie to nie jest tożsame ani z wymiarem wewnętrznym, ani zewnętrznym.

Jakie rury PP do ciepłej wody? Wybór i zalety

W praktyce montażowej to właśnie średnica zewnętrzna (często oznaczana jako OD lub d) oraz grubość ścianki mają kluczowe znaczenie przy dopasowywaniu obejm czy elementów przyłączeniowych. Skrótu DN używamy głównie do szybkiego wyszukiwania odpowiednich komponentów w katalogach technicznych i dokumentacji projektowej. Aby poprawnie powiązać te wartości, najlepiej sięgać do aktualnych tabel średnic rur stalowych, które bazują na uznanych standardach ISO, DIN oraz ASTM.

Jakie normy i tolerancje obowiązują dla rur?

Wymiary rur oraz dopuszczalne odchylenia ściśle regulują międzynarodowe standardy, takie jak ISO, DIN czy ASTM. Choć na świecie funkcjonują różne wytyczne, w Europie to właśnie normy DIN wyznaczają najpopularniejsze ścieżki techniczne. Jako przykłady można wskazać:

• DIN 2448, odnoszący się do stalowych rur bez szwu,
• DIN 11850, który dedykowano wymagającemu przemysłowi spożywczemu.

Dokumenty te określają konkretne tolerancje dla średnicy zewnętrznej czy grubości ścianek, zwracając jednocześnie uwagę na parametry takie jak owalność i prostoliniowość. Owalność, czyli odchylenie przekroju od idealnego koła, jest precyzyjnie limitowana przez normę ISO 4200. W przypadku rur wykonanych według specyfikacji ASTM A53, rygorystyczne trzymanie się tych granic jest niezbędne dla zachowania szczelności i precyzji w systemach pracujących pod wysokim ciśnieniem.

Jaka rura do nawadniania: 25 czy 32 mm? Poradnik dla ogrodników

Dokładne mierzenie średnicy podczas kontroli jakości pozwala szybko wyeliminować elementy niespełniające narzuconych wymogów. Jest to szczególnie istotne w procesach spawania czy klejenia instalacji, gdzie margines błędu praktycznie nie istnieje. Stosując certyfikowane produkty, zyskujemy pewność, że będą one w pełni kompatybilne z całą armaturą systemową.

Warto pamiętać, że każdy producent ma obowiązek wskazać w dokumentacji technicznej normę, do której odnosi się dany wyrób, wliczając w to wymagania dotyczące badań nieniszczących. Ścisłe przestrzeganie tych standardów nie tylko ułatwia przewidywanie trwałości rurociągu w trakcie eksploatacji, ale przede wszystkim drastycznie ogranicza ryzyko awarii spowodowanych niedokładnościami wykonawczymi.

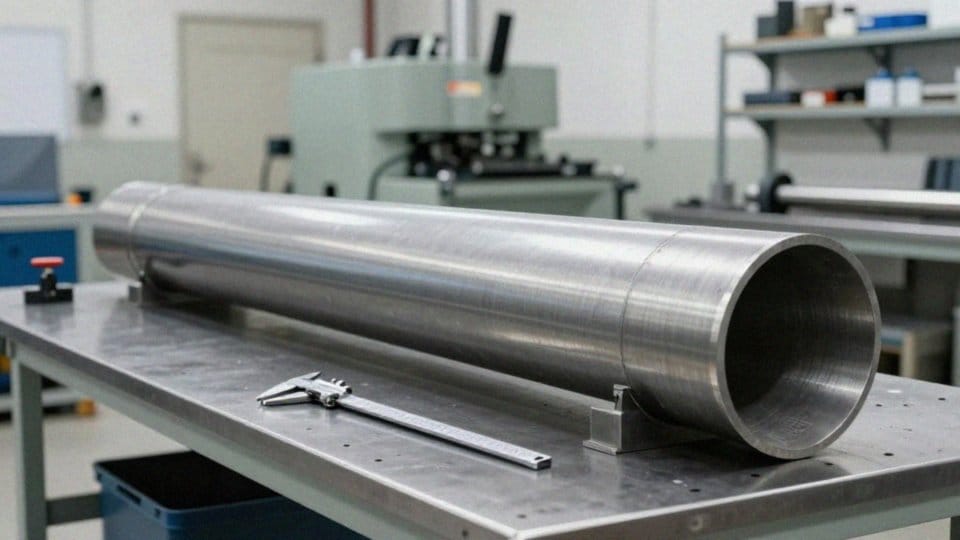

Czy SDR i grubość ścianki wpływają na ciśnienie?

Wytrzymałość ciśnieniowa rurociągu zależy w dużej mierze od dwóch czynników: wartości wskaźnika SDR oraz grubości ścianki rury. Skrót SDR, będący relacją średnicy zewnętrznej do grubości ścianki, pozwala inżynierom sprawnie wyliczyć dopuszczalne ciśnienie robocze, szczególnie gdy w grę wchodzą tworzywa sztuczne. Zasada jest prosta: im niższy SDR przy zachowaniu tej samej średnicy, tym solidniejsza ścianka, co bezpośrednio przekłada się na większą odporność na wewnętrzne obciążenia.

Rura PP 32 średnica wewnętrzna – wymiary i zastosowania

W projektowaniu instalacji stalowych sama geometria to za mało. Kluczowe stają się tutaj właściwości samego surowca, np. różnice między stalą czarną a jakościową. Ostateczne limity ciśnienia wynikają z połączenia norm projektowych, klasy wybranego materiału oraz przyjętych współczynników bezpieczeństwa. W wymagających systemach warto również uwzględnić:

• wpływ temperatury medium,
• naturalne zużycie rur,
• procesy korozyjne.

Prawidłowy dobór przekroju i grubości musi przejść weryfikację pod kątem dwóch fundamentów. Po pierwsze, trzeba przeanalizować straty liniowe wynikające z oporów przepływu. Po drugie, konieczne jest zachowanie bezpiecznych prędkości przepływu, co chroni instalację przed destrukcyjnym wpływem kawitacji czy uderzeń hydraulicznych. Korzystając z zestawień producentów i tabel SDR, specjaliści są w stanie szybko dobrać parametry rurociągu do realiów eksploatacyjnych. Odpowiednie wyważenie tych technicznych zmiennych jest gwarancją trwałości systemu i minimalizuje ryzyko pęknięć czy rozszczelnień pod ciśnieniem.

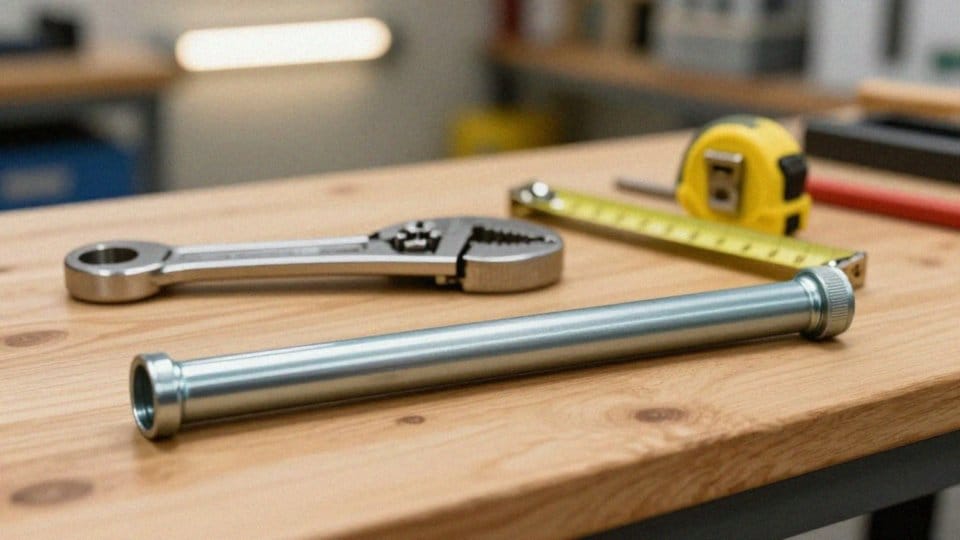

Którą średnicę rury wybrać do instalacji c.o.?

Prawidłowy dobór przekroju rur w instalacji centralnego ogrzewania to proces wielowymiarowy, w którym należy wyważyć wydajność przepływu, poziom generowanego hałasu oraz dopuszczalne spadki ciśnienia. Fundamentem projektowania jest prędkość medium, która w przypadku rur stalowych i miedzianych powinna mieścić się w przedziale 0,3–1,0 m/s. Trzymanie się tego zakresu chroni system przed erozją oraz uciążliwym szumem.

Instalacje CO z rur PP — zalety, wady i kluczowe aspekty montażu

Warto pamiętać, że:

• przekroczenie bariery 1,5 m/s w instalacjach o małych średnicach drastycznie zwiększa hałas,
• zbyt leniwy przepływ sprzyja odkładaniu się osadów.

Każda instalacja zaczyna się od precyzyjnego obliczenia mocy grzewczej oraz natężenia przepływu wody. Fachowcy zazwyczaj sięgają wtedy po tabele doboru lub dedykowane kalkulatory, dbając, aby opory liniowe nie przekraczały dopuszczalnych norm na metr bieżący. Jeśli budujesz układ wysokotemperaturowy, rozważ użycie rur bez szwu – oferują one wyższą wytrzymałość przy cieńszych ściankach, co przekłada się na lepszą niezawodność systemu.

Podczas projektowania warto trzymać się kilku żelaznych zasad:

1. Precyzyjnie określ przepływ masowy.
2. Przeanalizuj straty liniowe, uwzględniając nie tylko długość trasy, ale także liczbę kolanek i kształtek.
3. Sprawdź, czy wybrana średnica nominalna pozwoli utrzymać prędkość płynu w optymalnych ryzach.
4. Szukaj balansu ekonomicznego – stosowanie typowych średnic znacząco obniża koszty materiałowe.

Pamiętaj o dwóch skrajnościach:

• zbyt wąskie rury zmuszają pompę obiegową do katorżniczej pracy, co zwiększa rachunki za energię i generuje uciążliwe turbulencje,
• przewymiarowanie instalacji „na wyrost” to niepotrzebne wydatki i późniejsze problemy z odpowietrzaniem systemu.

Niezależnie od wybranego materiału, zawsze uwzględniaj tolerancje wymiarowe, co ułatwi bezproblemowy montaż zaworów i złączek.

Rura PP 20 — jaka jest średnica wewnętrzna i zastosowanie?

Jakie są konsekwencje źle dobranej średnicy?

Zbyt mała średnica rur to częsty błąd, który prowadzi do znacznych strat liniowych i wyraźnie obniża wydajność całego systemu. W instalacjach grzewczych kończy się to niedogrzaniem pomieszczeń, ponieważ przepływ czynnika staje się niewystarczający. Co więcej, pompy obiegowe muszą pracować na wyższych obrotach, co nie tylko zwiększa rachunki za energię, ale też generuje irytujący hałas wywołany zbyt szybkim ruchem medium. W skrajnych przypadkach narażamy się również na erozję ścianek oraz groźne zjawisko kawitacji.

Oczywiście przesada w drugą stronę także jest niekorzystna. Wybór zbyt dużego przekroju to nieuzasadnione inwestowanie w droższe materiały i elementy montażowe, co sztucznie napompowuje budżet inwestycji. Zbyt wolny przepływ w przewymiarowanych rurach sprzyja z kolei osadzaniu się zanieczyszczeń, co w dłuższej perspektywie pogarsza drożność układu.

Problemy pojawiają się również przy niedopasowaniu średnic nominalnych do rzeczywistych wymiarów rur, co skutecznie utrudnia szczelny montaż armatury. Jeśli zignorujemy parametry takie jak wskaźnik SDR czy grubość ścianki, ryzykujemy poważne awarie pod wpływem ciśnienia. Niewłaściwy dobór tworzywa w odniesieniu do wymaganych warunków pracy drastycznie skraca żywotność instalacji, przyspieszając procesy korozyjne.

Jak połączyć rurę stalową z PEX? Przewodnik krok po kroku

Aby uniknąć kosztownych napraw i zapewnić niezawodność, zwłaszcza w sieciach gazowych czy wodno-kanalizacyjnych, kluczowe jest oparcie się na rzetelnych obliczeniach hydraulicznych oraz ścisłe trzymanie się norm technicznych już na etapie projektu. Precyzja planowania to najlepsza polisa przeciwko przyszłym usterkom.
